62HB

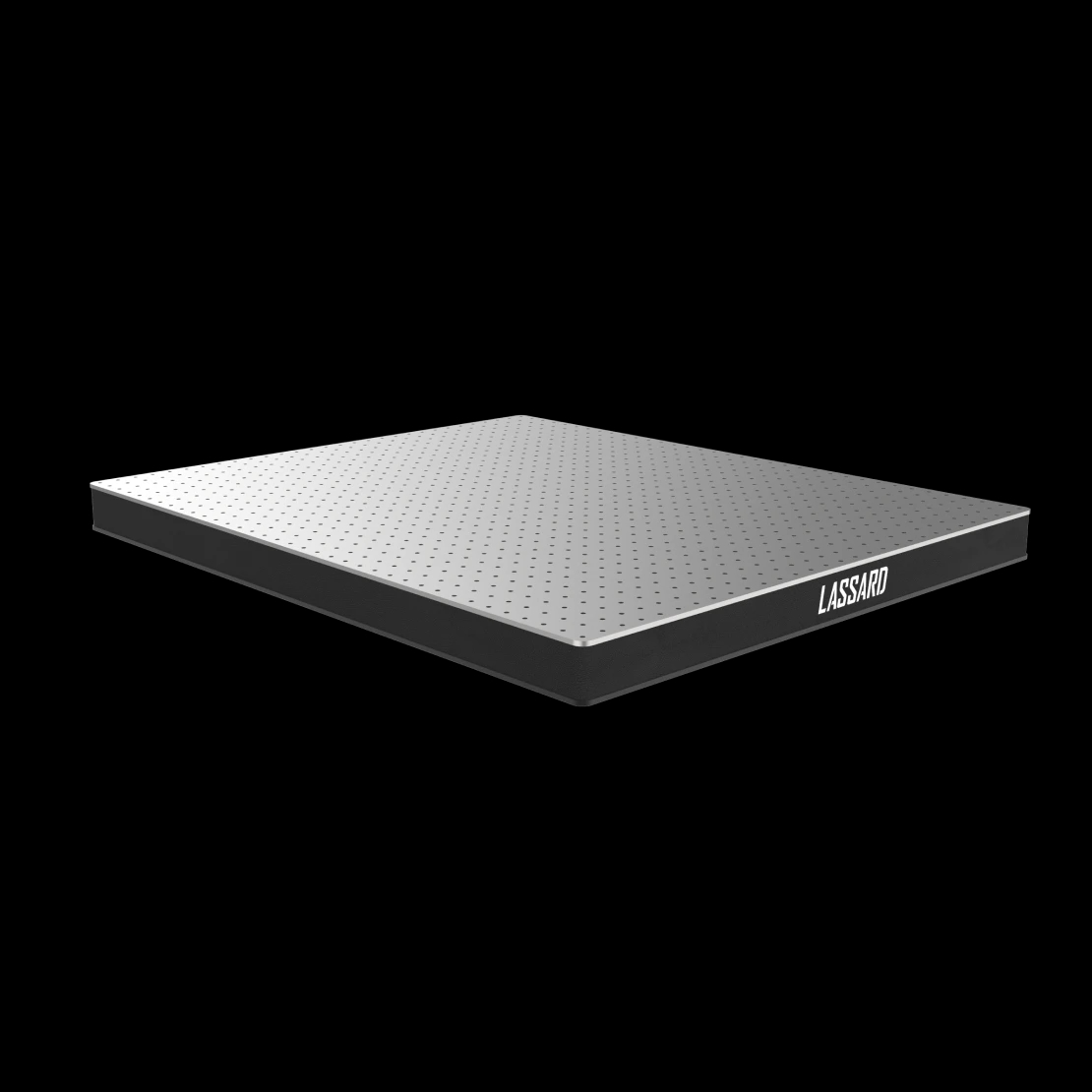

Honeycomb Optical Breadboard
An optical breadboard with honeycomb filling is designed to increase the usable working surface area. When the honeycomb tabletop is fixed to the optical table, its rigidity becomes comparable to that of the table.
The mounting surface has a grid of M6 holes with a pitch of 25 mm, located at a distance of 25 mm from the edge. The thickness range of 62НВ breadboard is 40 to 150 mm.
In standard version, the working surface of the tabletop is made of ferromagnetic steel 5 mm thick.
How to order a tabletop of non-standard dimensions?
You can order the 62НВ tabletop of non-standard dimensions in the following range:
length: 300...2100 mm in 50 mm increments
width: 300...2000 mm in 50 mm increments
thickness: 40, 50, 70, 120, 150 mm,

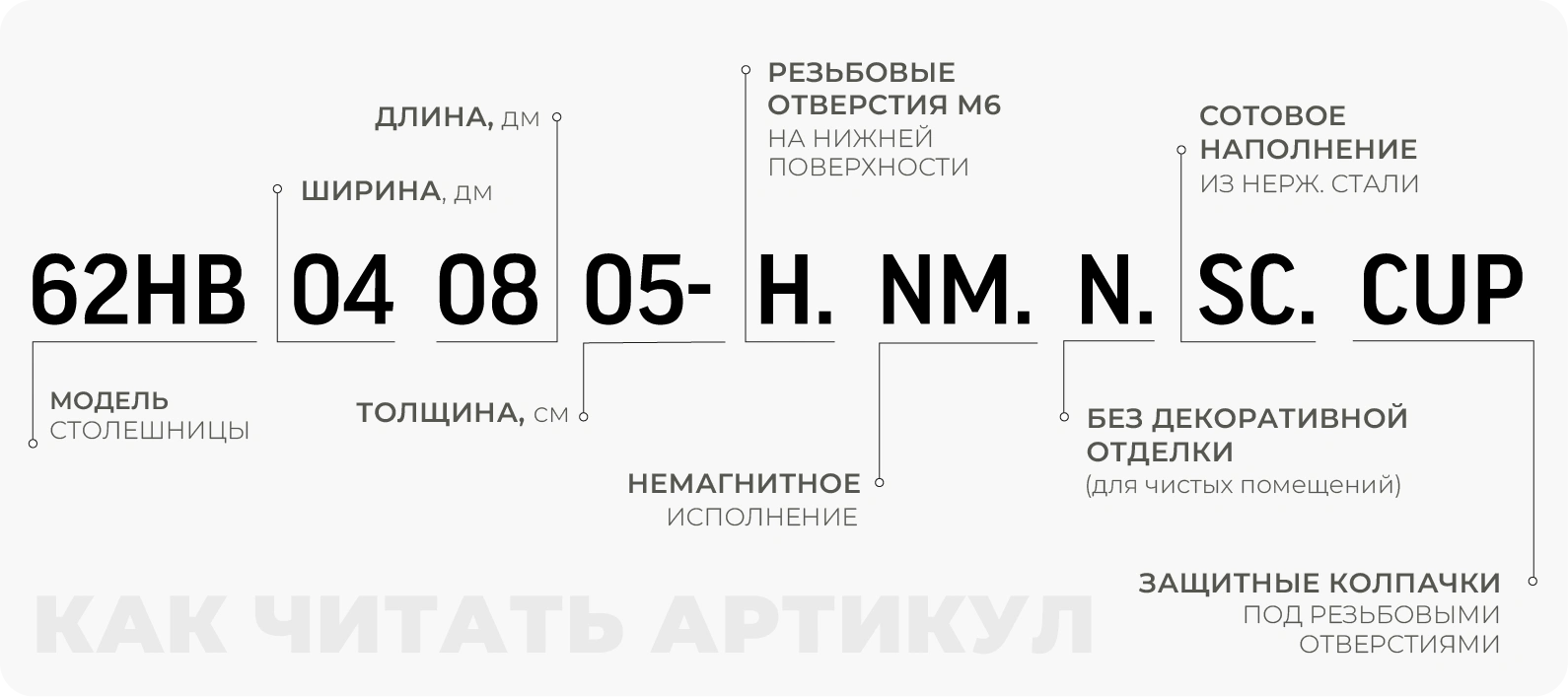

based on the article number
62HBYYXXZZ
where XX = width/100, YY = length/100, ZZ= thickness/10.
For a non-magnetic version, the ending -NM is added to the article: a tabletop with overall dimensions of 400 × 300 × 50 mm in a non-magnetic version will be the article number 62НВ030405-NМ.
Compatible products
We recommend mounting 62HB honeycomb tabletops on matching 64OTS supports. The optimal distance between the centers of the supporting elements is 1.8 times less than the tabletop dimensions; when choosing from a standard size range, it should be rounded up.
To connect tabletops, 66TC, 66PTC plates or 66TCS brackets are used.
To protect the tabletop from accidental impacts, we recommend using armrests 66LB1 and 66LB2.
Accessories for optical tables:
protective screens, tool boxes, racks and shelves for equipment.
Optional equipment:
Laminar flow workstations and Faraday cages.
Similar products
Optical tabletops of bigger thickness — 200, 300, 400 mm — are presented in the size range of article 63OT.
Доступные габаритные размеры
В размерном ряду 62HB представлены столешницы толщиной от 40 до 150 мм с шагом 10 мм.
Мы производим оптические столешницы шириной от 200 до 1200 мм и длиной от 400 до 3000 мм.
В таблице характеристик представлены характеристики стандартного исполнения оптической столешницы 62HB.
Дополнительные опции для столешниц 62HB
Окончание артикула -H
Исполнение с резьбовыми отверстиями М6 в нижней части столешницы
Оптические столешницы устанавливаются на опоры 64OTS и 65PTS. Для установки «вторым ярусом» на оптическом столе (например, на стойках 11OP25) по запросу могут быть установлены резьбовые заклепки М6 на нижней поверхности столешницы. Бортики заклепок выступают на 3 мм над поверхностью и могут повредить поверхность, на которую уложена столешница при установке без стоек.
-SC
Стальной сотовый сердечник
Стандартная оптическая столешница изготавливается с гофросердечником из алюминиевой ленты толщиной 0.5 мм. Такой сердечник обеспечивает высокую жесткость столешницы и имеет меньшую массу.
По специальному заказу сотовый сердечник может быть изготовлен из нержавеющей стали. Применение этого материала обеспечит равномерное изменение линейных размеров за счет одинакового коэффициента теплового расширения всех элементов конструкции. Это важно, если в лаборатории невозможно обеспечить стабильную температуру – например, когда оптический стол расположен у окна.
К недостаткам стального гофросердечника можно отнести увеличенную массу и высокую стоимость.
-NM
Немагнитное исполнение
Оптическая столешница может быть изготовлена в немагнитном исполнении. В таком случае все элементы конструкции выполняются из немагнитной нержавеющей стали, а сотовый сердечник может быть изготовлен как из немагнитной стали, так и из алюминия.
-N
Без внешней отделки
Оптические столешницы без отделки предназначены для использования в чистых помещениях. Боковая рама столешницы выполняется из нержавеющей стали, внешняя отделка (звукопоглощающим материалом и декоративной кожей) не применяется, т. к. в местах соединения отделки и основы из стали может скапливаться пыль.
-Cup
Защита резьбовых отверстий чашечками
Критически важная опция при применении оптической столешницы в сфере биофизических исследований и/или в случае применения органических жидкостей в работе. В остальных случаях в такой опции нет необходимости: в стандартном исполнении отверстия защищает от попадания загрязнений удаляемая паста.
Оптические столешницы с сотовым наполением по спецзаказу
Мы готовы изготовить оптические столешницы под ваши задачи – добавить порты для вывода лазера и кабелей,а также создать стол с нестандартными размерами или из нестандартных материалов.
