WELDER MINI
Compact laser welding machine
- Laser: fiber 1500 W
- Type: manual
- Cooling: water
Laser | fiber 1500 W |
|---|---|
Type | manual |
Cooling | water |
The compact WELDER MINI machine based on the fiber laser
is designed for laser welding of metal parts, making different variations of seams (butt, corner, T and ring), as well as welding using a wire feeder for incorrectly fitted products.
- Compact design for working in hard-to-reach places
- The machine welds in several modes: continuous and modulated
- Suitable for workpieces with a thickness of 0.5 to 5 mm - the thickness value is set by the operator on the front panel
- It has a wobble laser beam oscillation mode from 0.5 to 5 mm, as well as a cutting and seam cleaning mode
- Maximum power consumption is 4.5 kW

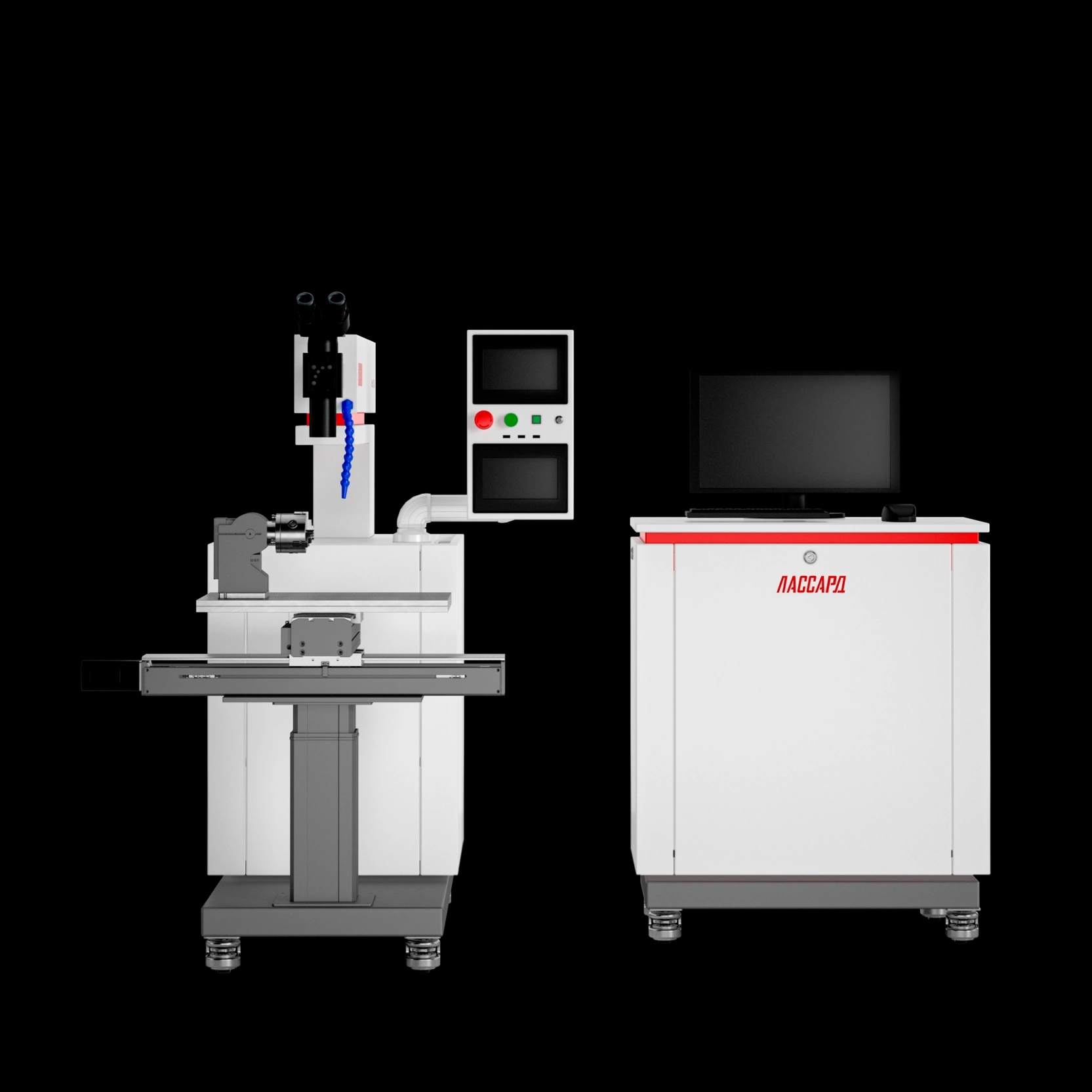

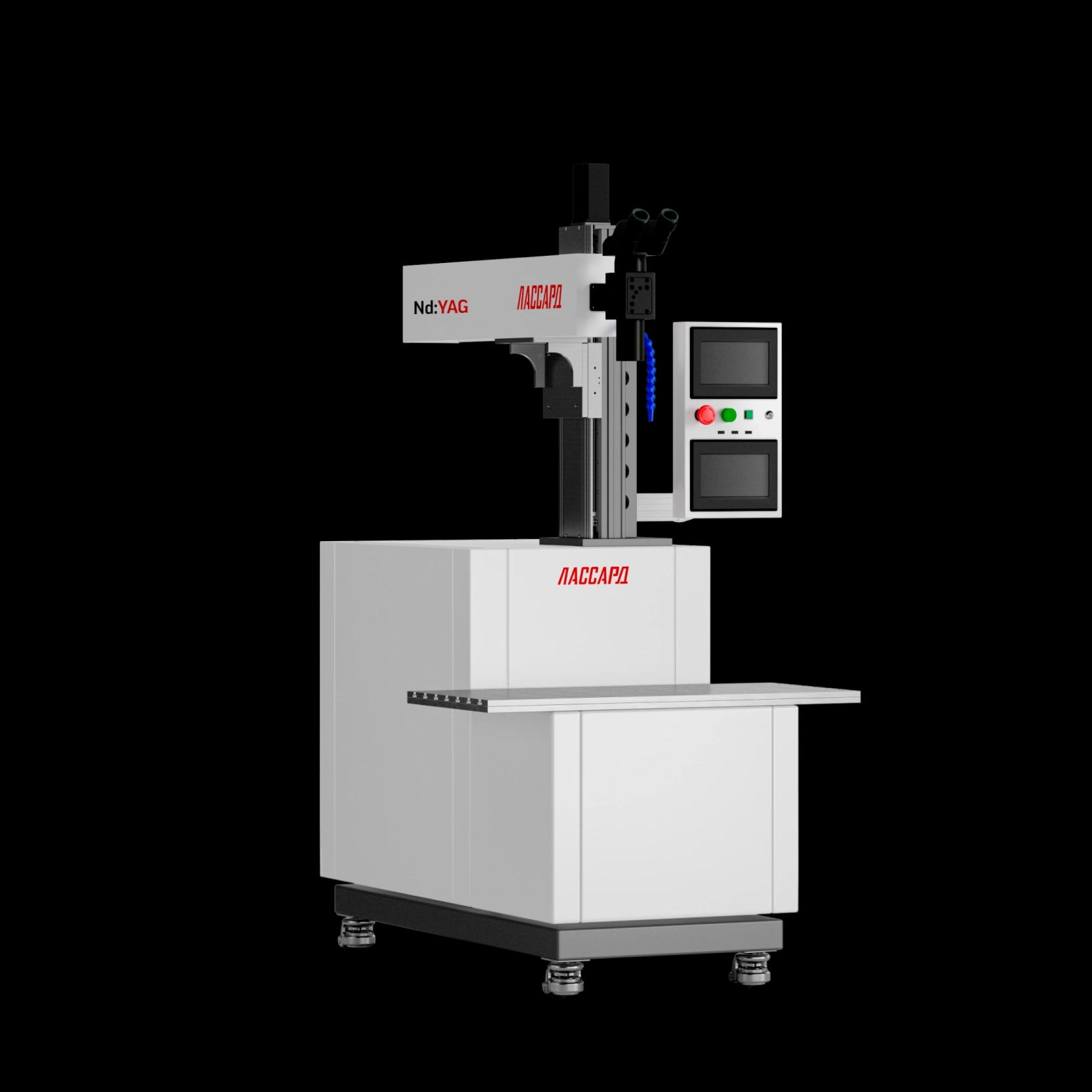

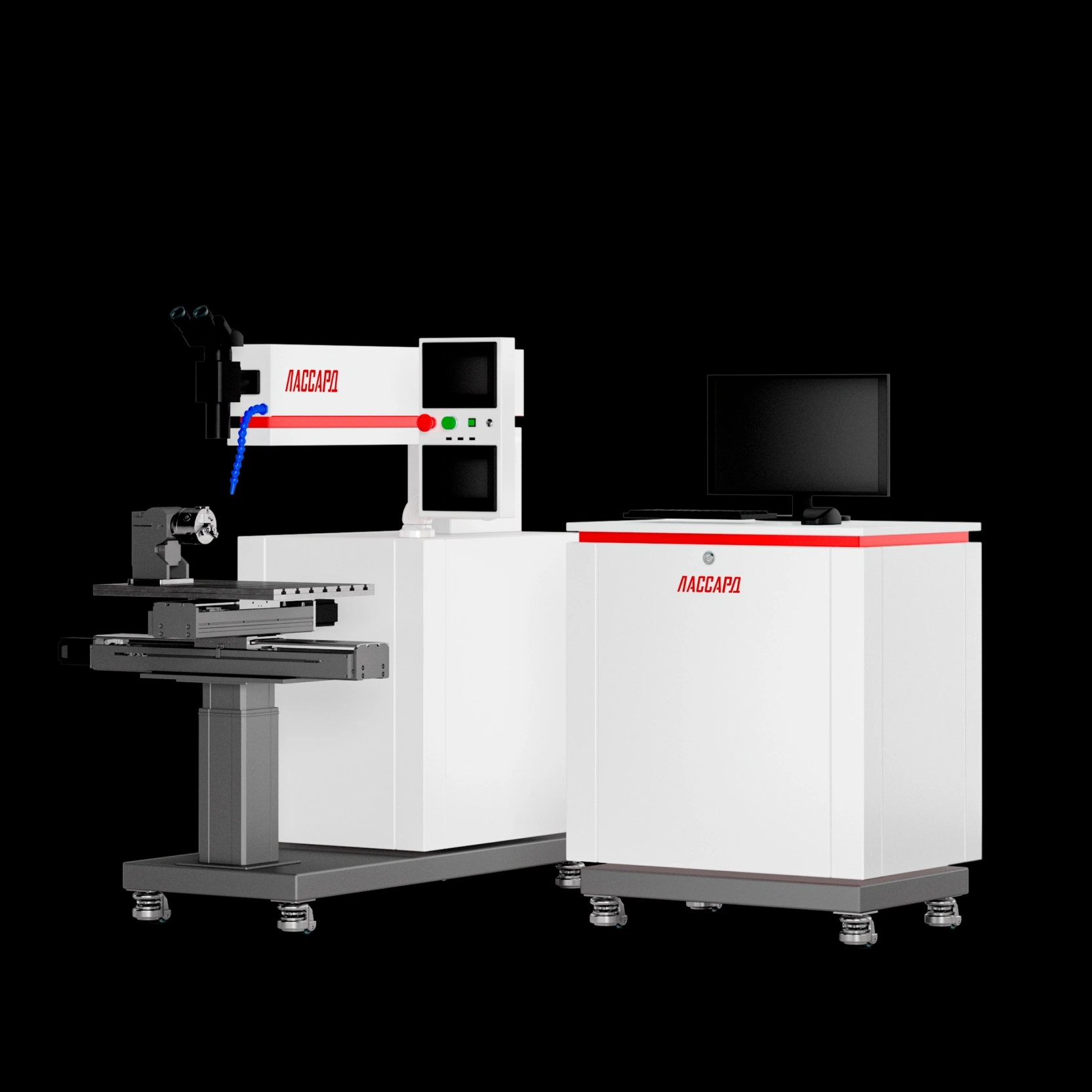

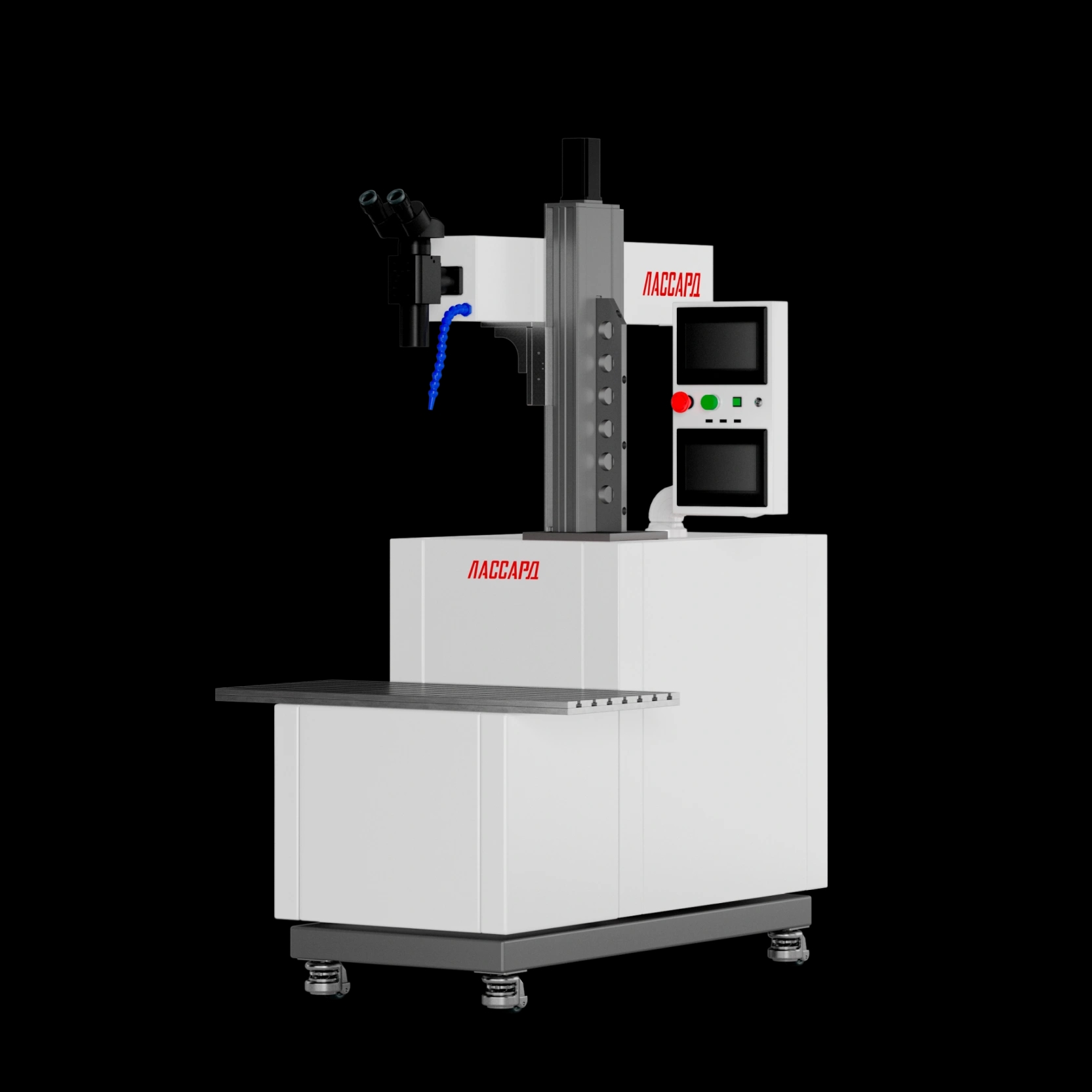

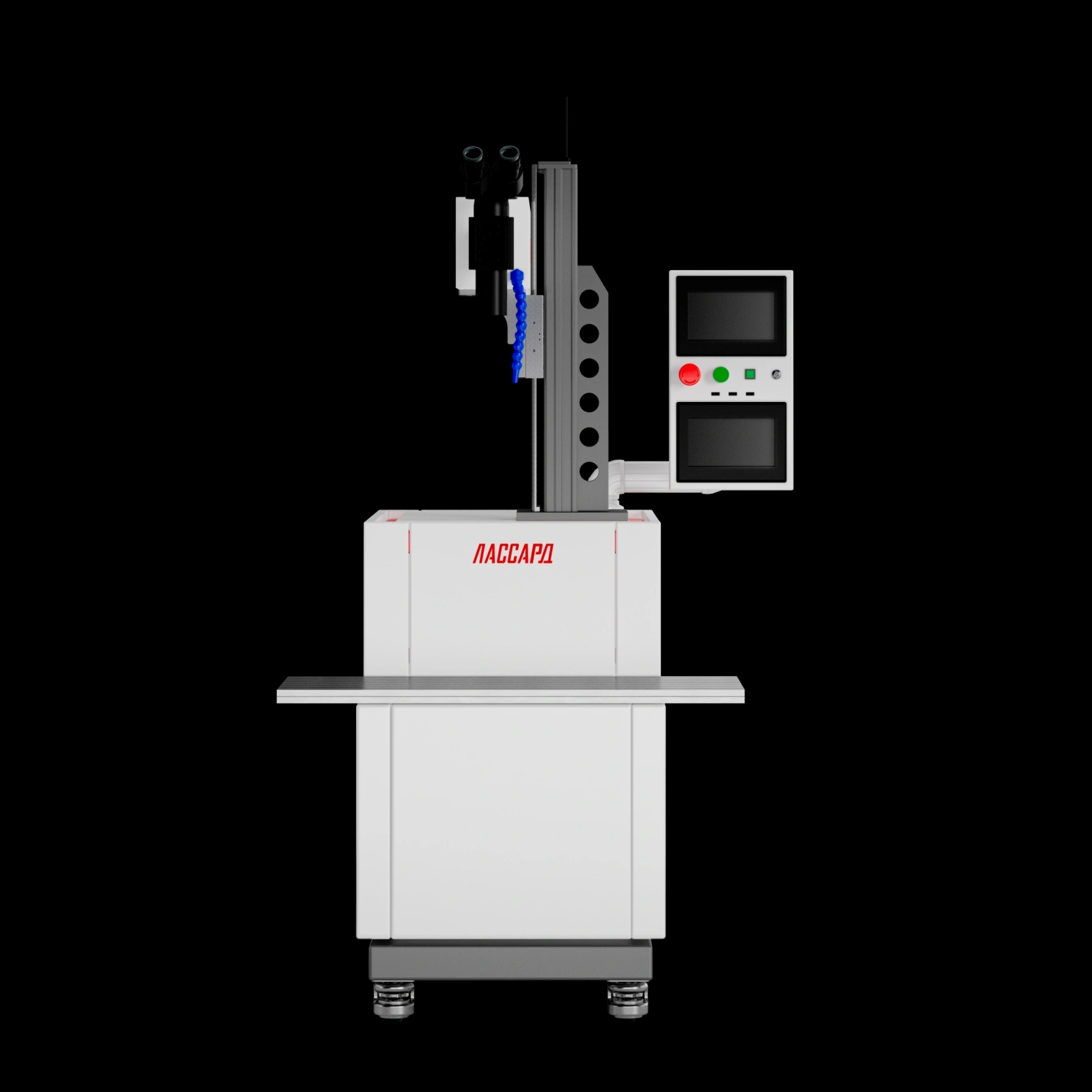

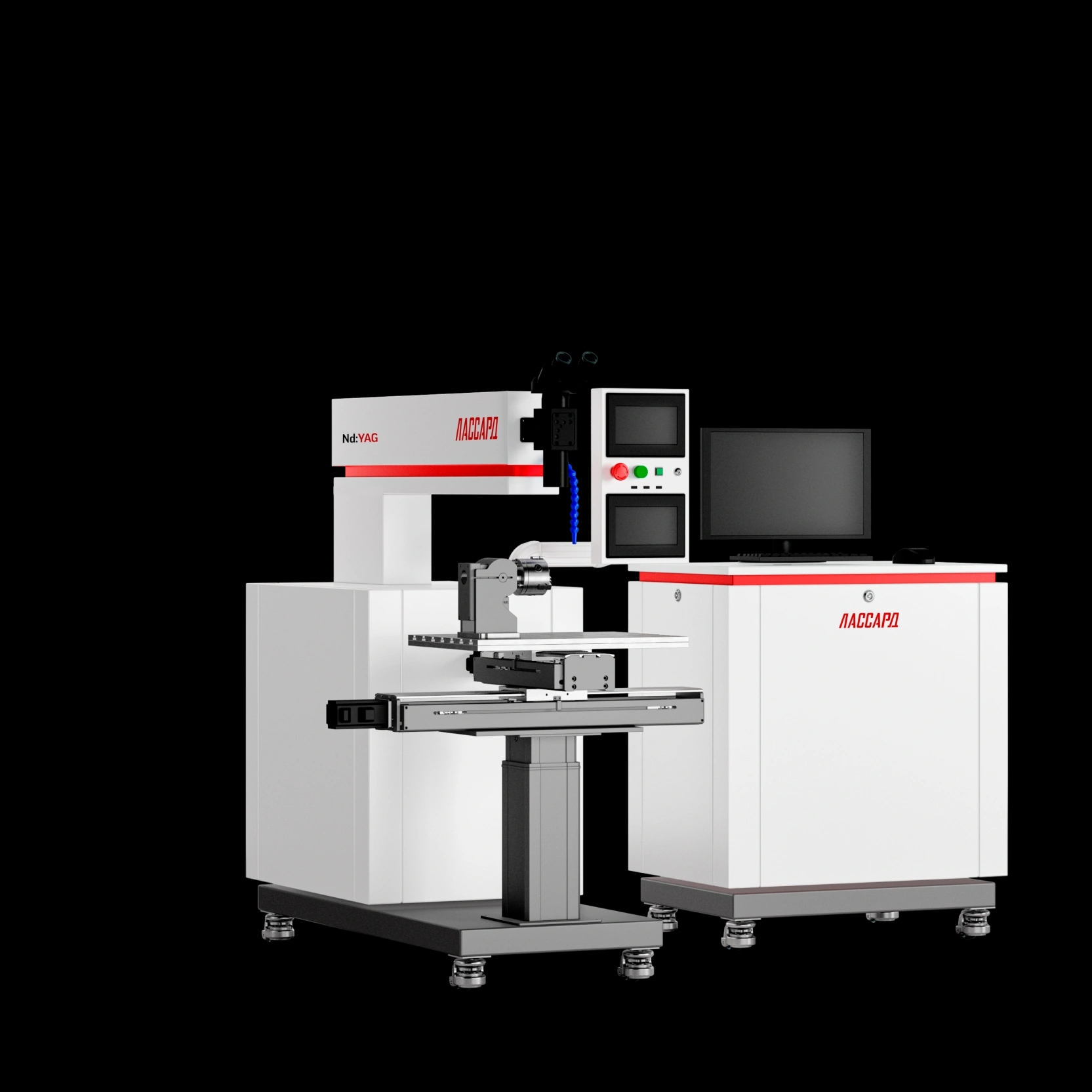

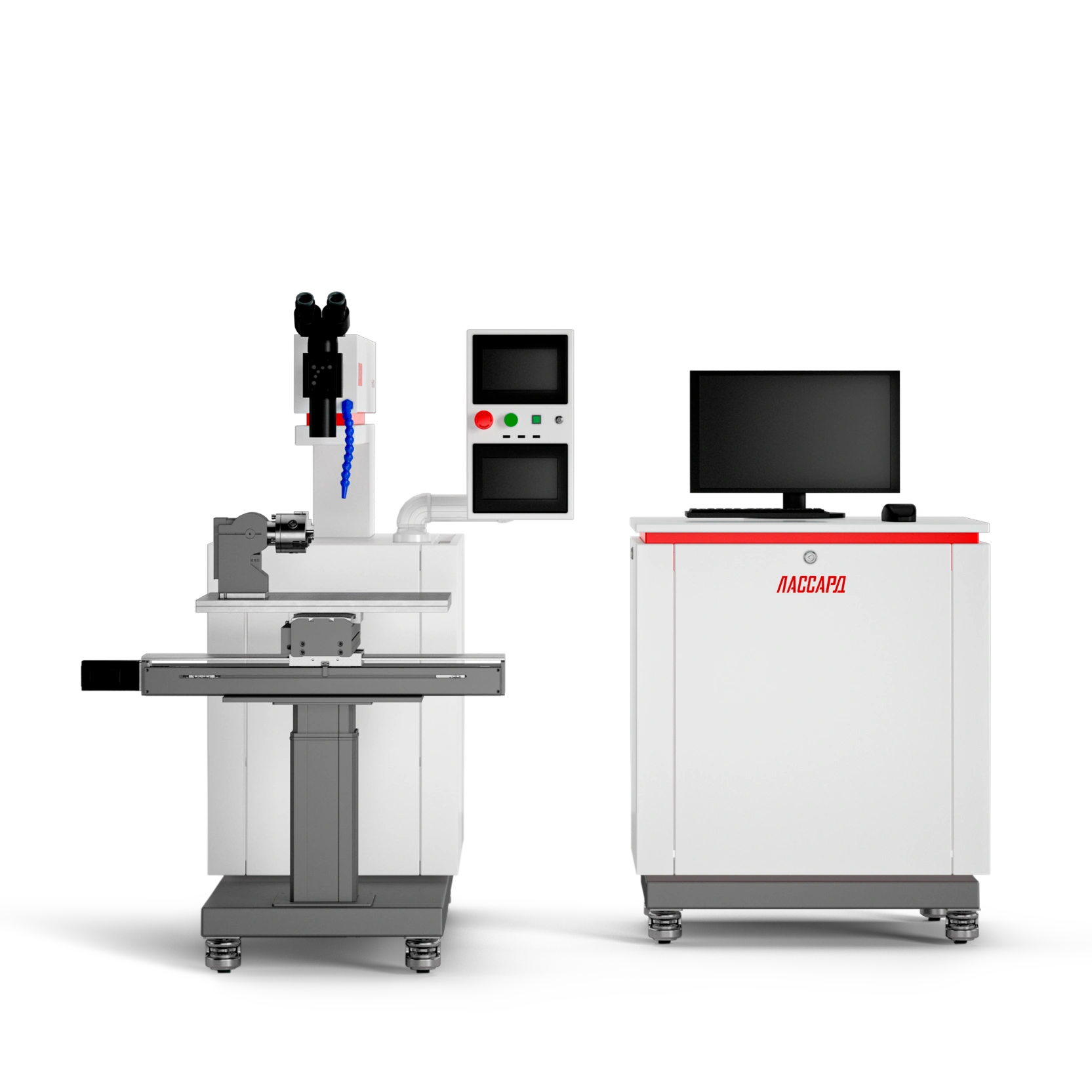

Аппарат лазерной сварки WELDER TT —
это система для точечной и шовной лазерной сварки на основе импульсного твердотельного Nd:YAG-лазера.
Импульсная сварка незаменима для задач микроэлектроники, требующих повышенной точности. Ограниченное во времени воздействие позволяет минимизировать зону термического влияния, работать с разнородными материалами и миниатюрными деталями.

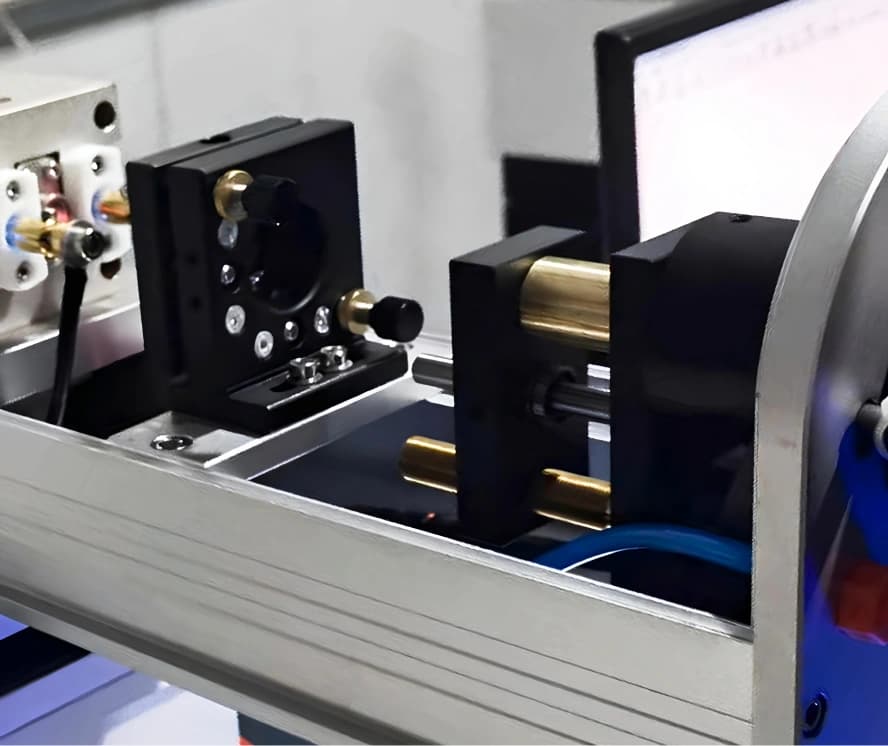

Импульсная накачка лазерного источника происходит за счет подачи кратковременного разряда на лампы, излучение которых накачивает активный элемент. Длительность импульсов составляет 0.2–20 мс, а частота повторения — до 200 Гц.

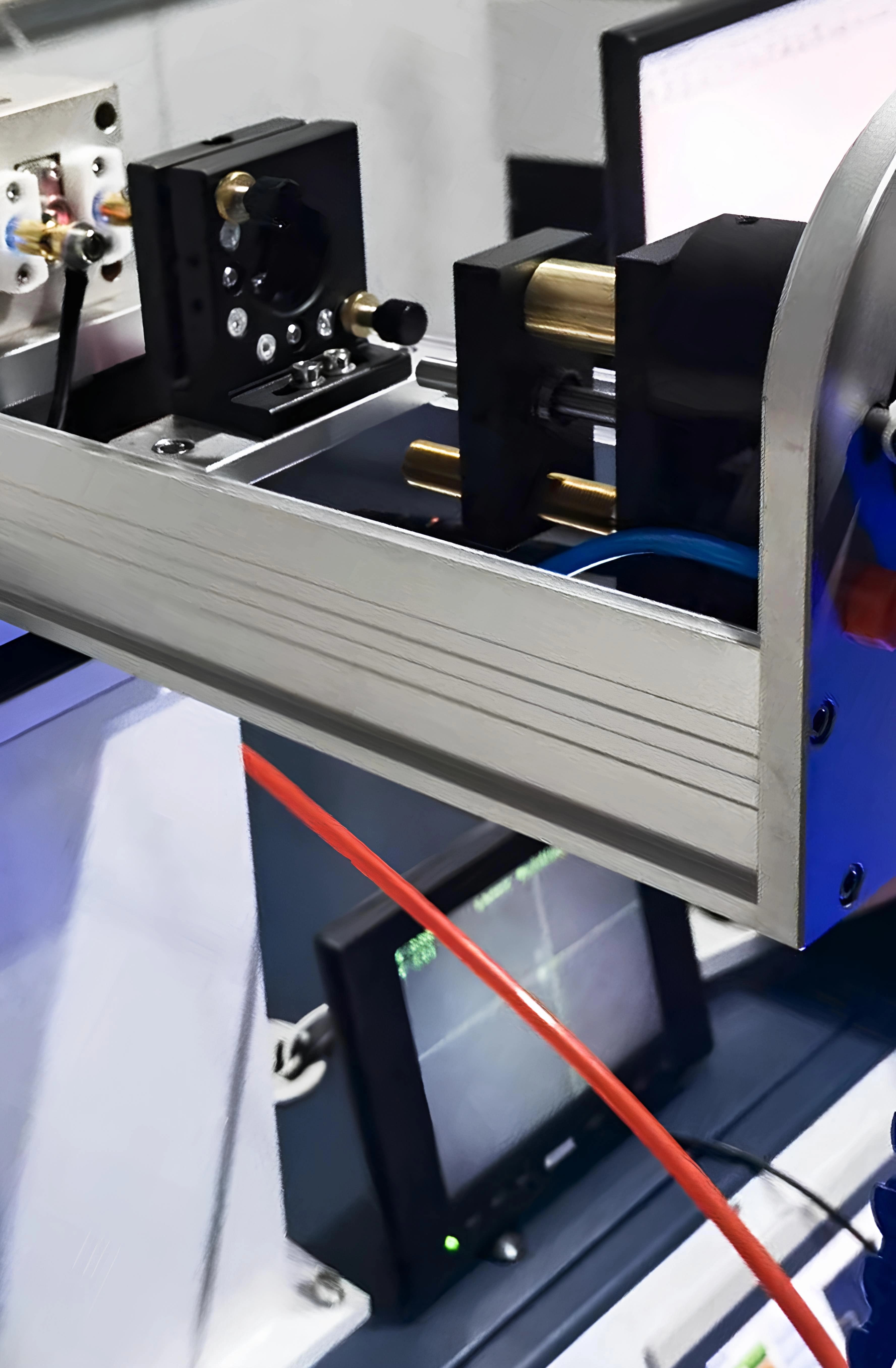

Для точечной сварки используется один импульс, для шовной сварки используется многоимпульсный режим с перекрытием. Лазерное излучение фокусируется в зону сварки с помощью телескопической системы. Она расширяет луч и регулирует расходимость за счет подвижки положительного компонента. Этим обеспечивается возможность изменения диаметра лазерного пятна в пределах от 0.25 до 2 мм, а следовательно — и плавная регулировка плотности мощности. Таким образом осуществляется точный контроль температуры, сводятся к минимуму тепловые деформации. Деликатные, тонкие и термочувствительные компоненты свариваются без повреждений.
Перемещение образца по осям XYZ происходит в автоматизированном режиме движения координатного стола, по оси A — с помощью поворотного устройства. Программное обеспечение и коаксиальная камера для наблюдения сварного шва позволяют точно наводиться и создавать ровный и аккуратный сварной шов.
Сварка WELDER TT на основе Nd:YAG-лазера обладает неоспоримыми преимуществами как перед классическими технологиями сварки, так и перед лазерной сваркой на волоконном и CO2-лазерах.
WELDER TT сваривает высоколегированную сталь, инструментальную сталь, медные сплавы, бериллиевые сплавы, алюминиевые сплавы, титановые сплавы, термопласты. Возможна сварка комбинаций: медь–никель, никель–титан, медь–титан, титан–молибден, медь–латунь, медь–низкоуглеродистая сталь.
Импульсная лазерная сварка на основе твердотельного лазера широко используется для сварки датчиков, компонентов электроники, аккумуляторов, точной механики, корпусов приборов, в том числе медицинских, часов и ювелирных изделий, а также в любом мелкосерийном производстве, где важна высокая точность и чистота соединения.
Основные преимущества
Универсальность — идеально подходит для сварки тел вращения и листовых заготовок
Автоматизация — координатный стол с системой перемещения на основе шаговых двигателей обеспечивает позиционирование с точностью ±50 мкм.
Чистота шва — встроенная пневмосистема подает технологический газ в зону сварки, предотвращая окисление и повышая качество соединения.
Надежность — система охлаждения с замкнутым контуром гарантирует стабильность работы даже при интенсивной эксплуатации.
Рабочий стол: профиль с Т-образными пазами с закладными деталями для установки приспособлений для фиксации обрабатываемых изделий.
6 параметров регулировки лазера - длительность импульса, частота следования импульсов, форма импульса, коррекция нарастания и спада импульсов, размер пятна
