63OT

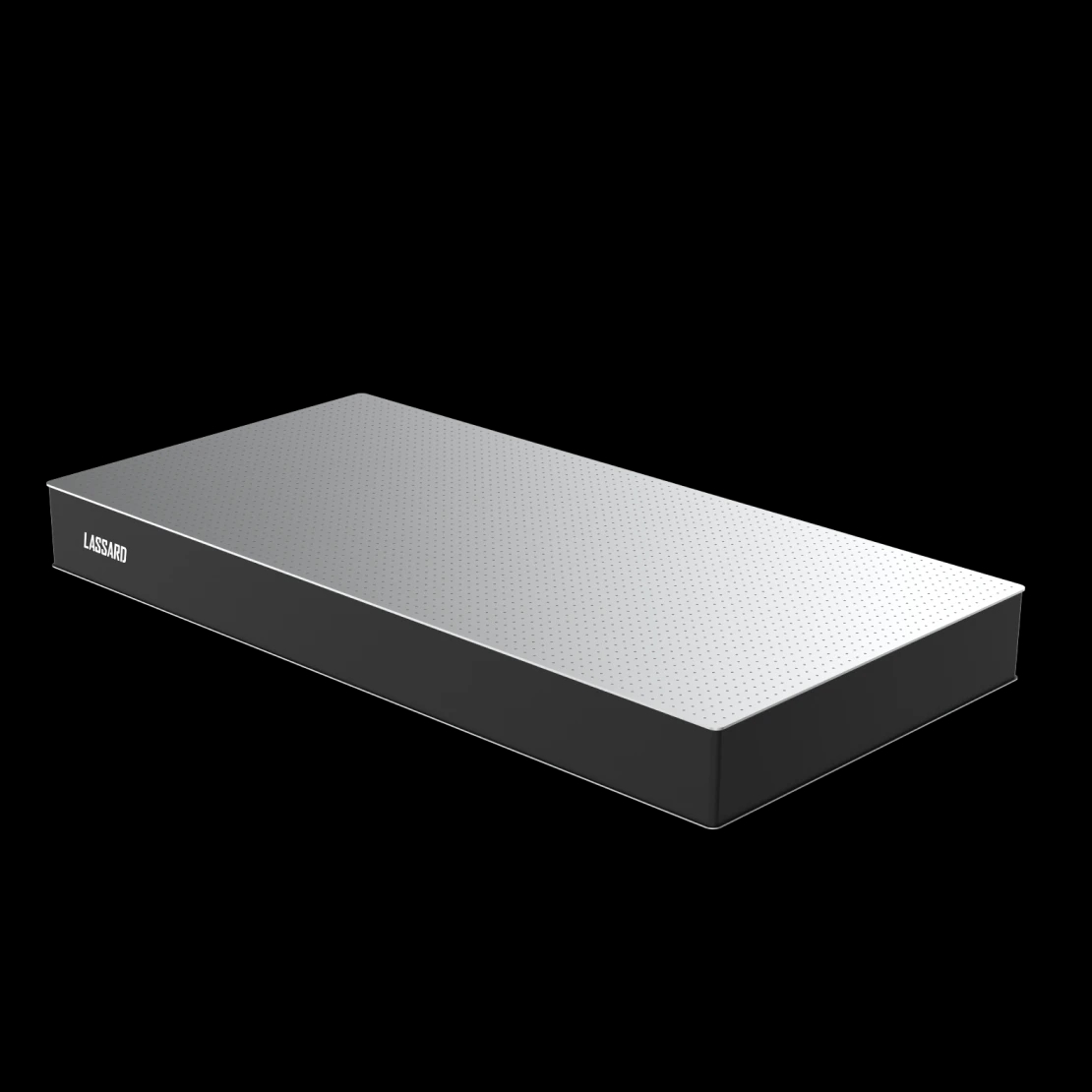

Оптическая столешница с сотовым наполнением
63OT
Оптическая столешница с сотовым наполнением
Оптическая столешница с сотовым наполнением — рабочая платформа для устройств, чувствительных к вибрациям: микроскопов, весов, интерферометров и лазерных систем.
Рабочая поверхность столешницы выполнена из ферромагнитной нержавеющей стали толщиной 5 мм с нанесенной сеткой резьбовых отверстий М6 с шагом 25±0.1 мм для монтажа различных оптических схем и устройств. Сетка отверстий расположена на расстоянии 25 мм от края столешницы.
Высокоточная шлифовка обеспечивает плоскостность рабочей поверхности на уровне ±0.1 мм/м2. Сотовое наполнение изготавливается из алюминиевой или стальной гофроленты толщиной 0.25…0.5 мм.
Для гашения акустических колебаний боковые стенки оптических столешниц изготавливаются из поглощающих материалов.
Стандартная толщина столешницы 63OT составляет 200 мм, что обеспечивает необходимую жесткость для большинства задач. По требованию может быть изготовлена усиленная столешница увеличенной толщины.
Рабочая поверхность столешницы выполнена из ферромагнитной нержавеющей стали толщиной 5 мм с нанесенной сеткой резьбовых отверстий М6 с шагом 25±0.1 мм для монтажа различных оптических схем и устройств. Сетка отверстий расположена на расстоянии 25 мм от края столешницы.
Высокоточная шлифовка обеспечивает плоскостность рабочей поверхности на уровне ±0.1 мм/м2. Сотовое наполнение изготавливается из алюминиевой или стальной гофроленты толщиной 0.25…0.5 мм.
Для гашения акустических колебаний боковые стенки оптических столешниц изготавливаются из поглощающих материалов.
Стандартная толщина столешницы 63OT составляет 200 мм, что обеспечивает необходимую жесткость для большинства задач. По требованию может быть изготовлена усиленная столешница увеличенной толщины.
Как заказать столешницу нестандартных габаритов?
Вы можете заказать оптическую столешницу нестандартных габаритов в следующем диапазоне:
длина: 400…2500 мм с шагом 50 мм
ширина: 400…1500 мм с шагом 50 мм
толщина: 200, 300, 400 мм,
ориентируясь на артикул
63OTYYXXZZ,
где YY и XX — ширина и длина столешницы в дециметрах, ZZ — толщина в сантиметрах.
Для немагнитного исполнения в артикул добавляется окончание -NM: у столешницы с габаритными размерами 2000×1200×300 мм в немагнитном исполнении артикул будет 63OT122030-NM.
длина: 400…2500 мм с шагом 50 мм
ширина: 400…1500 мм с шагом 50 мм
толщина: 200, 300, 400 мм,
ориентируясь на артикул
63OTYYXXZZ,
где YY и XX — ширина и длина столешницы в дециметрах, ZZ — толщина в сантиметрах.
Для немагнитного исполнения в артикул добавляется окончание -NM: у столешницы с габаритными размерами 2000×1200×300 мм в немагнитном исполнении артикул будет 63OT122030-NM.
Совместимые изделия

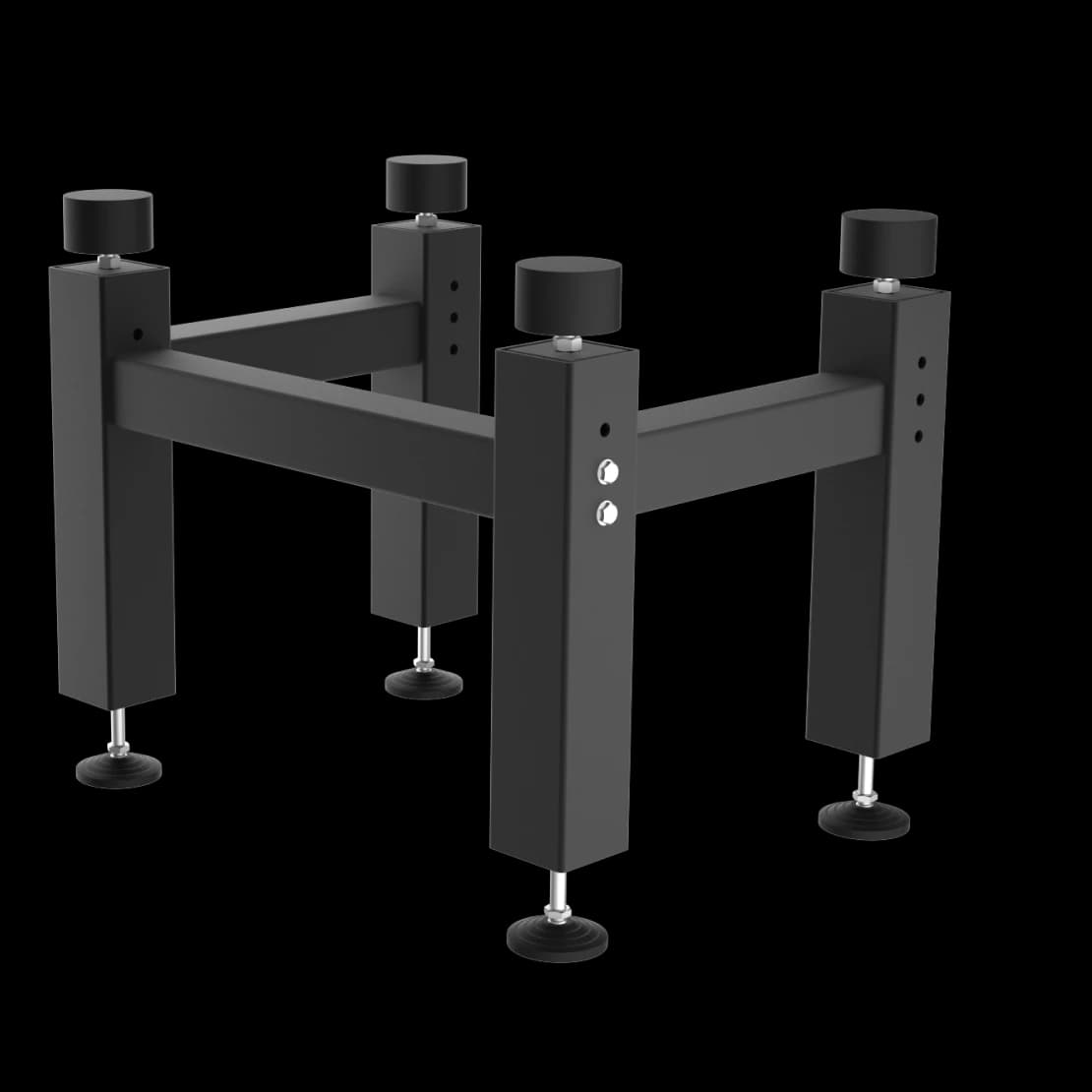

Рекомендуем устанавливать сотовые столешницы 63OT на подходящие по размеру опоры 64OTS. Оптимальное расстояние между центрами опорных элементов — в 1.8 раза меньше габаритов столешницы, при выборе из стандартного размерного ряда округлять следует в большую сторону.
Для соединения столешниц используются пластины 66TC, 66PTC или скобы 66TCS. Для защиты столешницы от случайных воздействий рекомендуем использовать подлокотники 66LB1 и 66LB2.
В разделе Аксессуары к оптическим столам представлены защитные экраны, ящики для инструментов, стеллажи и полки для оборудования. Ламинарные рабочие станции и клетки Фарадея находятся в разделе Дополнительное оборудование.
Для соединения столешниц используются пластины 66TC, 66PTC или скобы 66TCS. Для защиты столешницы от случайных воздействий рекомендуем использовать подлокотники 66LB1 и 66LB2.
В разделе Аксессуары к оптическим столам представлены защитные экраны, ящики для инструментов, стеллажи и полки для оборудования. Ламинарные рабочие станции и клетки Фарадея находятся в разделе Дополнительное оборудование.
Аналогичные изделия
Сотовые оптические столешницы меньшей толщины — от 40 до 150 мм — представлены в размерном ряду артикула 62HB.
