62HB
Оптическая столешница с сотовым наполнением

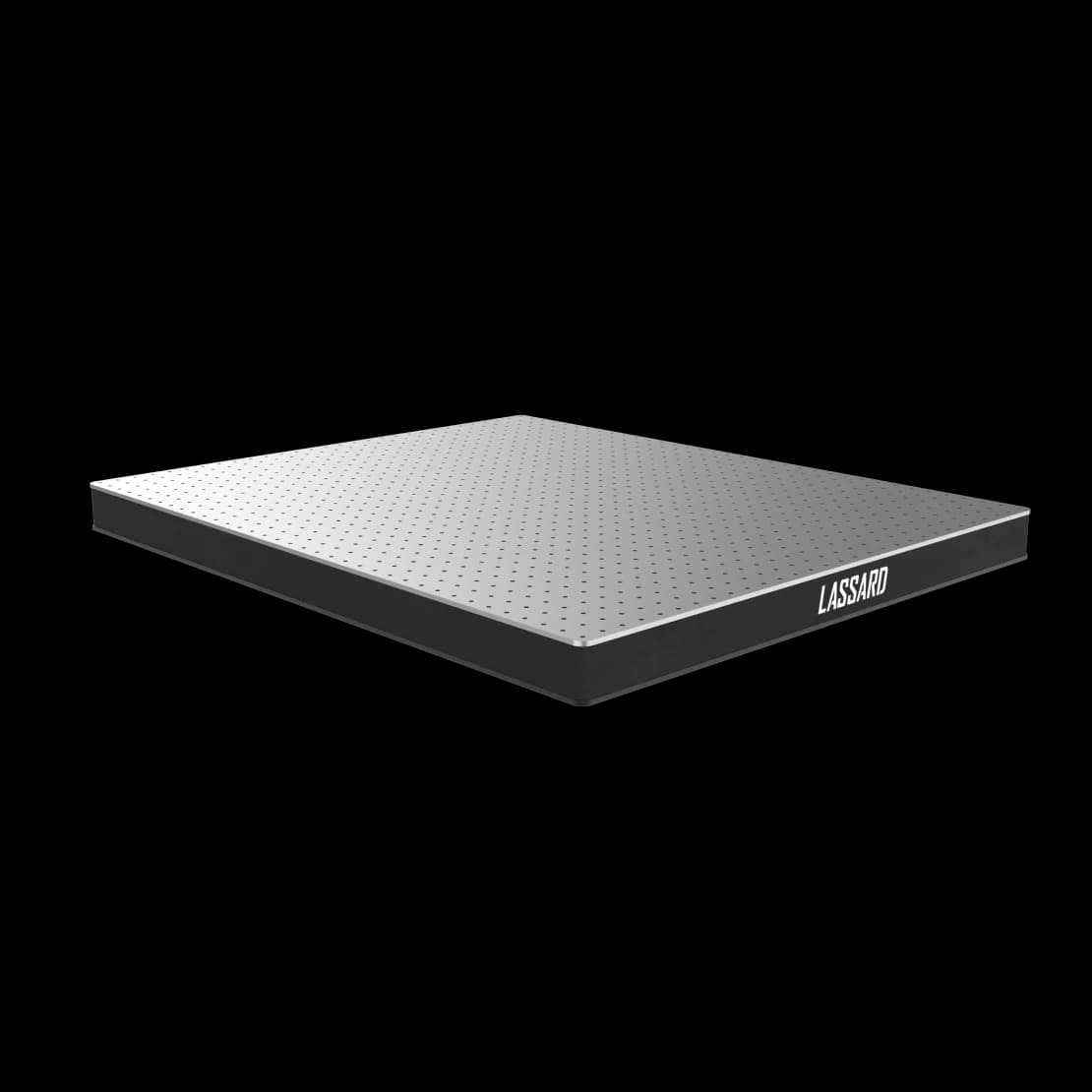

Оптическая столешница 62HB с сотовым наполнением —
это облегченная версия оптической столешницы 63OT.
Она предназначена для увеличения полезной площади рабочей поверхности и сборки переносных оптических систем.
Обратите внимание, что из-за меньшей толщины оптические столешницы 62HB имеют гораздо меньшую жесткость и не предназначены для полноценной замены оптических столешниц 63OT!
Рабочая поверхность столешницы выполнена из ферромагнитной нержавеющей стали толщиной 5 мм с нанесенной сеткой резьбовых отверстий М6 с шагом 25 мм для быстрого и повторяемого монтажа различных оптических систем и устройств. Сетка отверстий расположена на расстоянии 25 мм от края столешницы.
Высокоточная шлифовка обеспечивает плоскостность рабочей поверхности на уровне ±0.1 мм/м2. Сотовое наполнение изготавливается из алюминиевой (стандартное исполнение) или стальной (дополнительная опция -SC) гофроленты толщиной 0.25…0.5 мм.
Для гашения акустических колебаний боковые стенки оптических столешниц изготавливаются из поглощающих материалов.

Доступные габаритные размеры
В размерном ряду 62HB представлены столешницы толщиной от 40 до 150 мм с шагом 10 мм.
Мы производим оптические столешницы шириной от 200 до 1200 мм и длиной от 400 до 3000 мм.
В таблице характеристик представлены характеристики стандартного исполнения оптической столешницы 62HB.
Дополнительные опции для столешниц 62HB

Окончание артикула -H
Исполнение с резьбовыми отверстиями М6 в нижней части столешницы
Оптические столешницы устанавливаются на опоры 64OTS и 65PTS. Для установки «вторым ярусом» на оптическом столе (например, на стойках 11OP25) по запросу могут быть установлены резьбовые заклепки М6 на нижней поверхности столешницы. Бортики заклепок выступают на 3 мм над поверхностью и могут повредить поверхность, на которую уложена столешница при установке без стоек.
-SC
Стальной сотовый сердечник
Стандартная оптическая столешница изготавливается с гофросердечником из алюминиевой ленты толщиной 0.5 мм. Такой сердечник обеспечивает высокую жесткость столешницы и имеет меньшую массу.
По специальному заказу сотовый сердечник может быть изготовлен из нержавеющей стали. Применение этого материала обеспечит равномерное изменение линейных размеров за счет одинакового коэффициента теплового расширения всех элементов конструкции. Это важно, если в лаборатории невозможно обеспечить стабильную температуру – например, когда оптический стол расположен у окна.
К недостаткам стального гофросердечника можно отнести увеличенную массу и высокую стоимость.
-NM
Немагнитное исполнение
Оптическая столешница может быть изготовлена в немагнитном исполнении. В таком случае все элементы конструкции выполняются из немагнитной нержавеющей стали, а сотовый сердечник может быть изготовлен как из немагнитной стали, так и из алюминия.
-N
Без внешней отделки
Оптические столешницы без отделки предназначены для использования в чистых помещениях. Боковая рама столешницы выполняется из нержавеющей стали, внешняя отделка (звукопоглощающим материалом и декоративной кожей) не применяется, т. к. в местах соединения отделки и основы из стали может скапливаться пыль.
-Cup
Защита резьбовых отверстий чашечками
Критически важная опция при применении оптической столешницы в сфере биофизических исследований и/или в случае применения органических жидкостей в работе. В остальных случаях в такой опции нет необходимости: в стандартном исполнении отверстия защищает от попадания загрязнений удаляемая паста.
Оптические столешницы с сотовым наполением по спецзаказу
Мы готовы изготовить оптические столешницы под ваши задачи – добавить порты для вывода лазера и кабелей,а также создать стол с нестандартными размерами или из нестандартных материалов.
