GRAVER PORTAL

Name: GRAVER PORTAL
Brand: LASSARD
SKU: graver-portal-light
Price: 4400000 RUB
Availability: OutOfStock

Лазерный портальный гравер открытого типа с увеличенным рабочим полем

Исполнение

Портальное перемещение сканаторной головы; открытое исполнение (без кабинетной защиты)

Источник излучения

ЛАССАРД, VPG LaserOne, JPT, Raycus

Мощность источника, Вт

20; 30; 50; 60; 80; 100

Демонстрация оборудования

В шоурум

Сервисный центр

24/7

Станок в лизинг

Рассчитать

Сертификаты и каталоги

Перейти

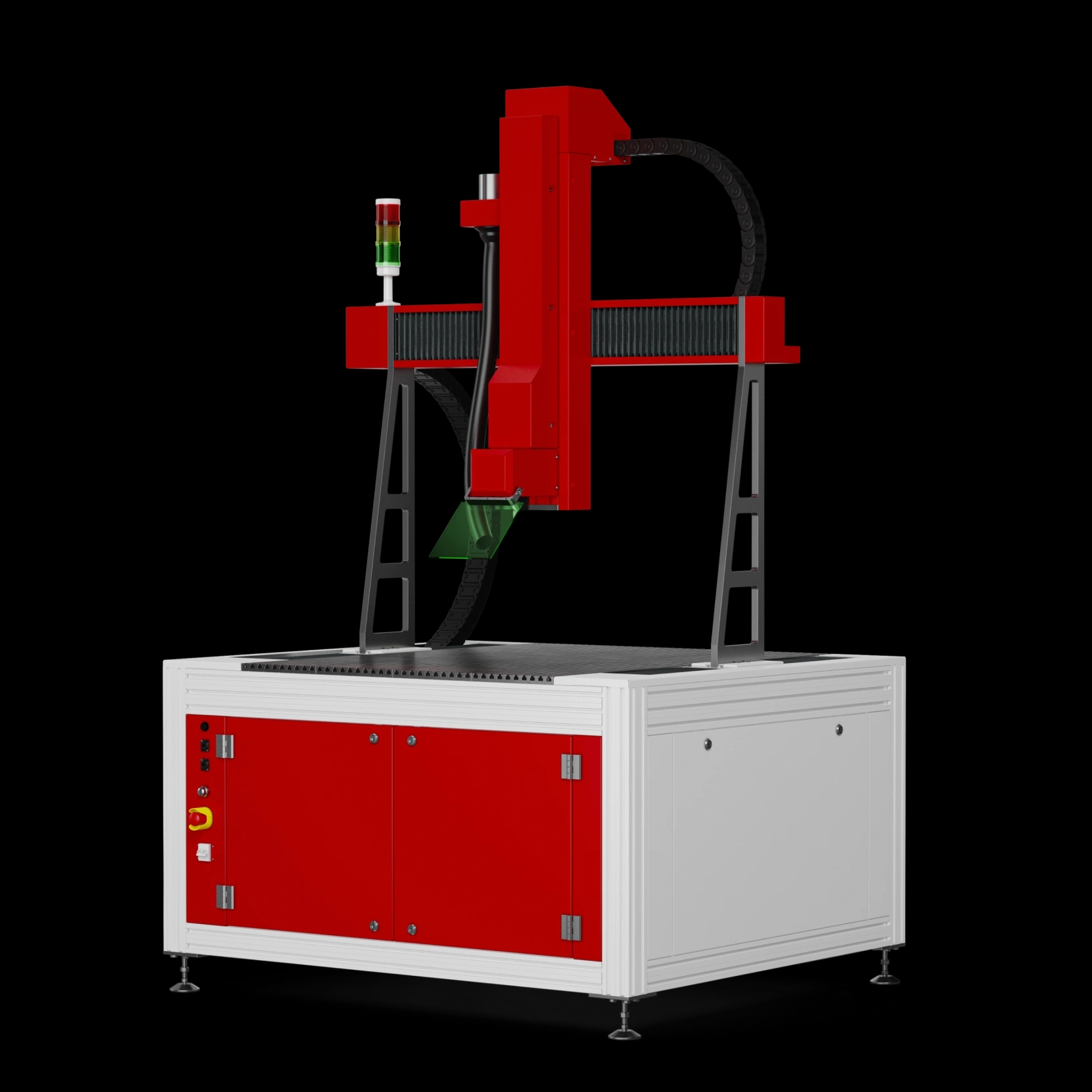

Промышленный лазерный гравер GRAVER PORTAL

открытого типа с увеличенным рабочим полем

Используется для маркировки и гравировки крупногабаритных изделий (корпусов), а также матриц, состоящих из большого количества малых однотипных серийных или штучных изделий. Станок может наносить логотипы, штрих-коды, серийные номера, даты, векторные и растровые изображения. Оснащен системой автоматического перемещения по осям XYZ.

Управление синхронизирует маркировку большого поля, разбитого на зоны, с перемещением портала.

Прецизионная маркировка ответственных изделий

Размер зоны дефектного слоя — менее 0,004 мм.
Удаление покрытий и лазерная чистка листовых заготовок без нагрева поверхности.
Деликатная полировка заготовок до шероховатости Ra 0,8.
Обработка тонких пленок и удаление металлизации с композитных подложек.
Резка фольги и тонколистовых заготовок толщиной 0,05–0,5 мм.
Цветная лазерная маркировка нержавеющих сталей и титановых сплавов.
Наличие 4-й оси для бесшовной гравировки цилиндрических поверхностей.
Работа с объективами, обеспечивающими разные рабочие поля и фокусные расстояния.
Гравировка шрифта по ГОСТ 26.008-85 с углублением с помощью плагина.

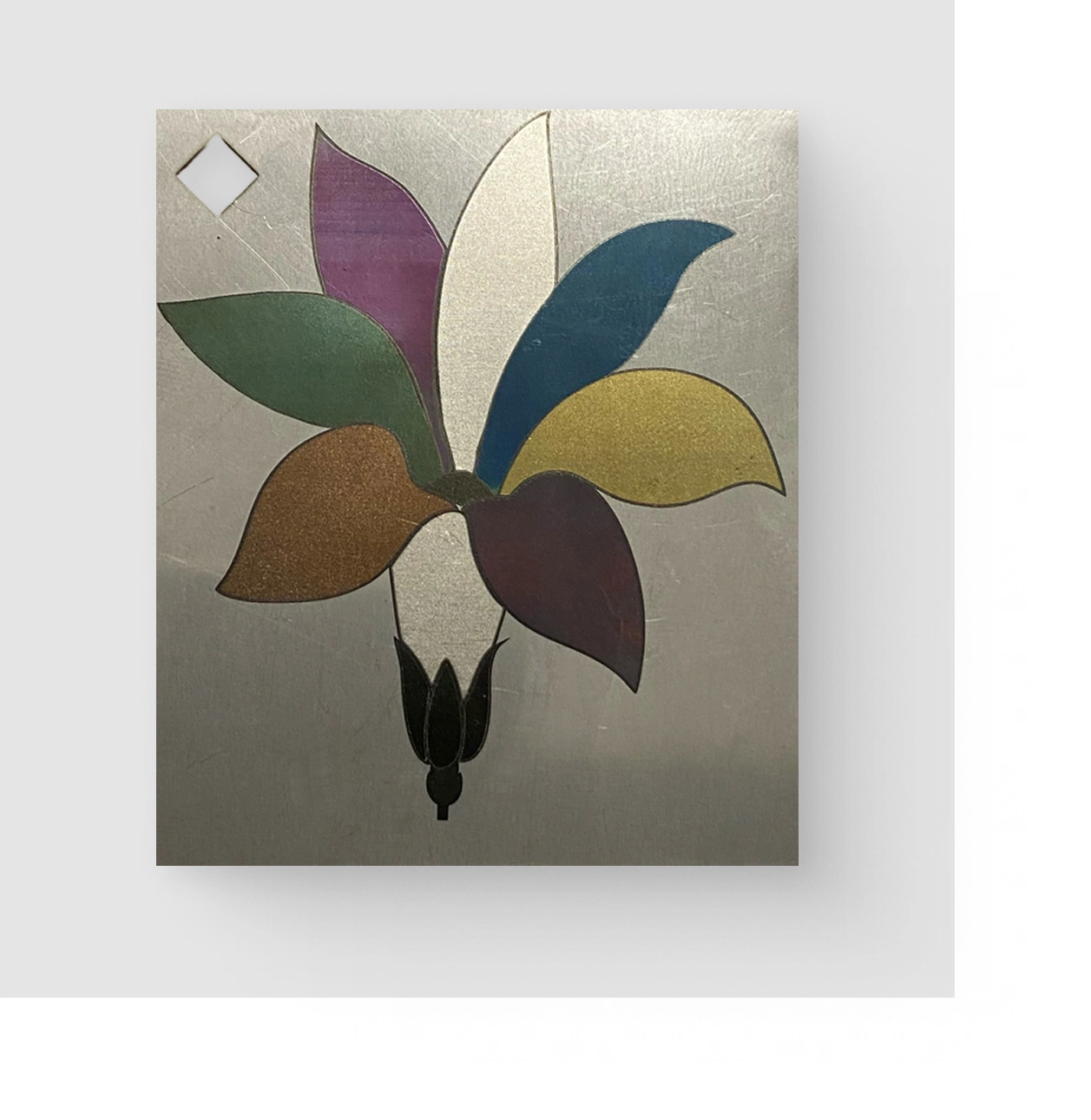

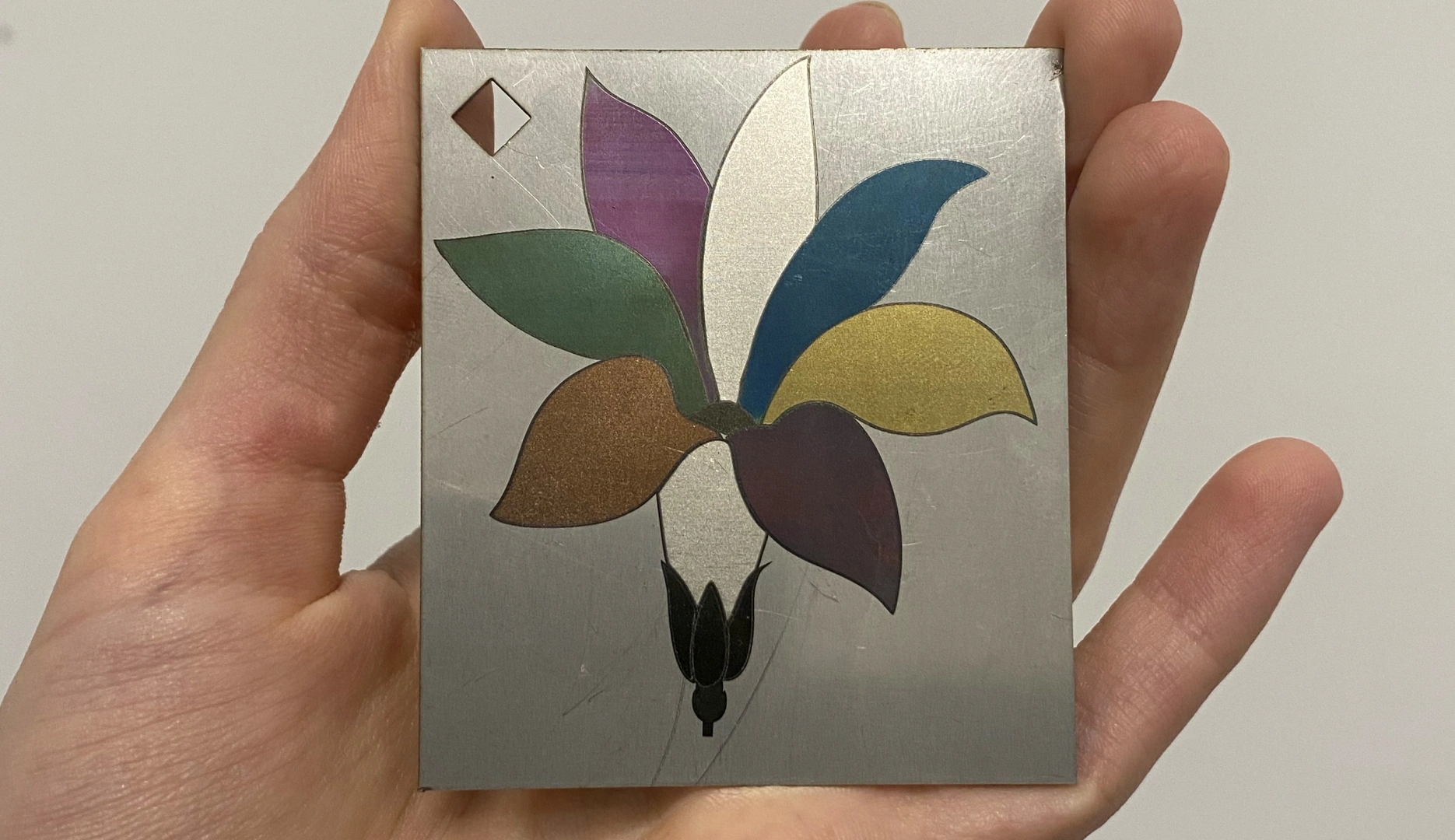

Цветная лазерная маркировка на нержавеющей стали

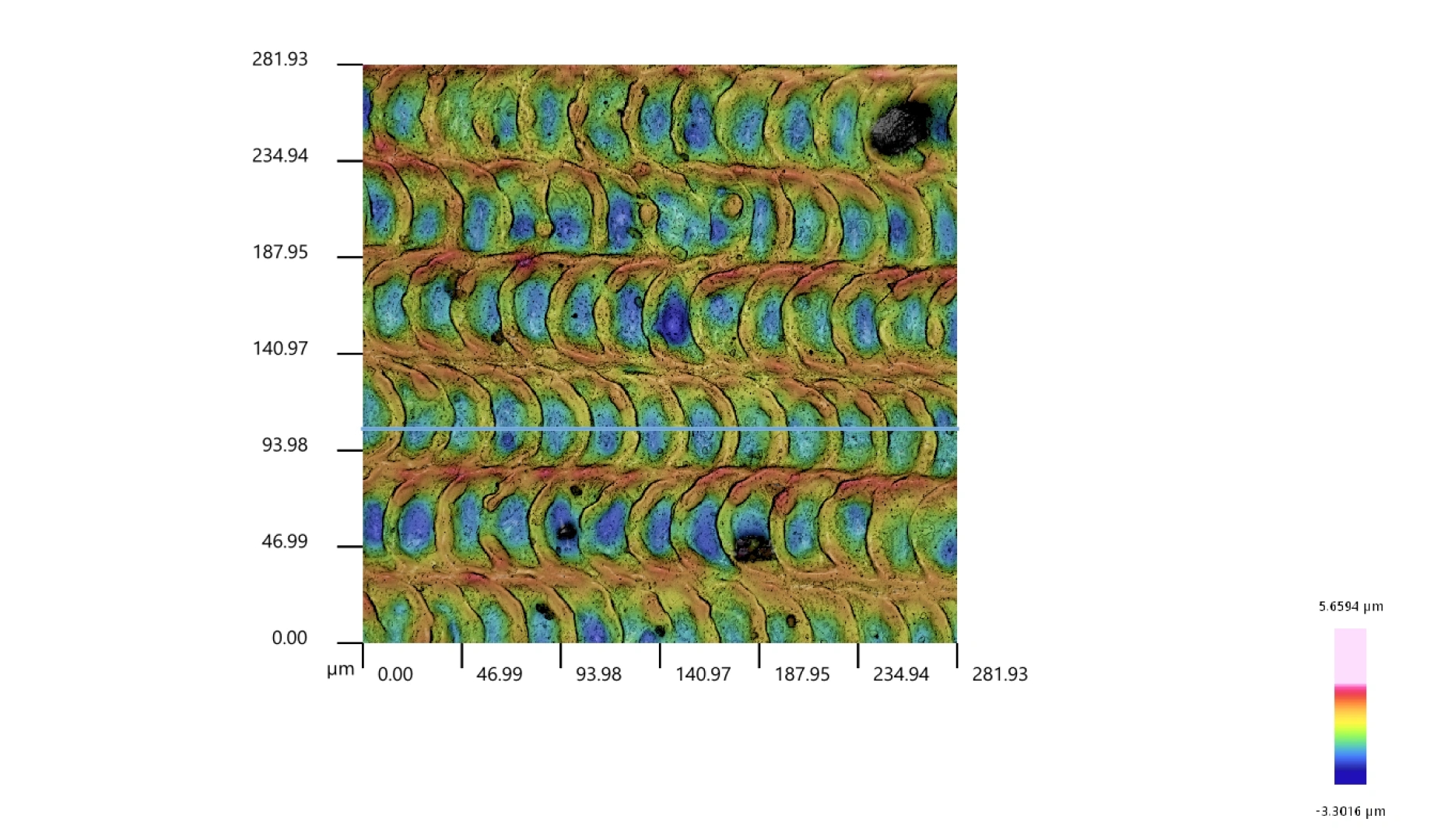

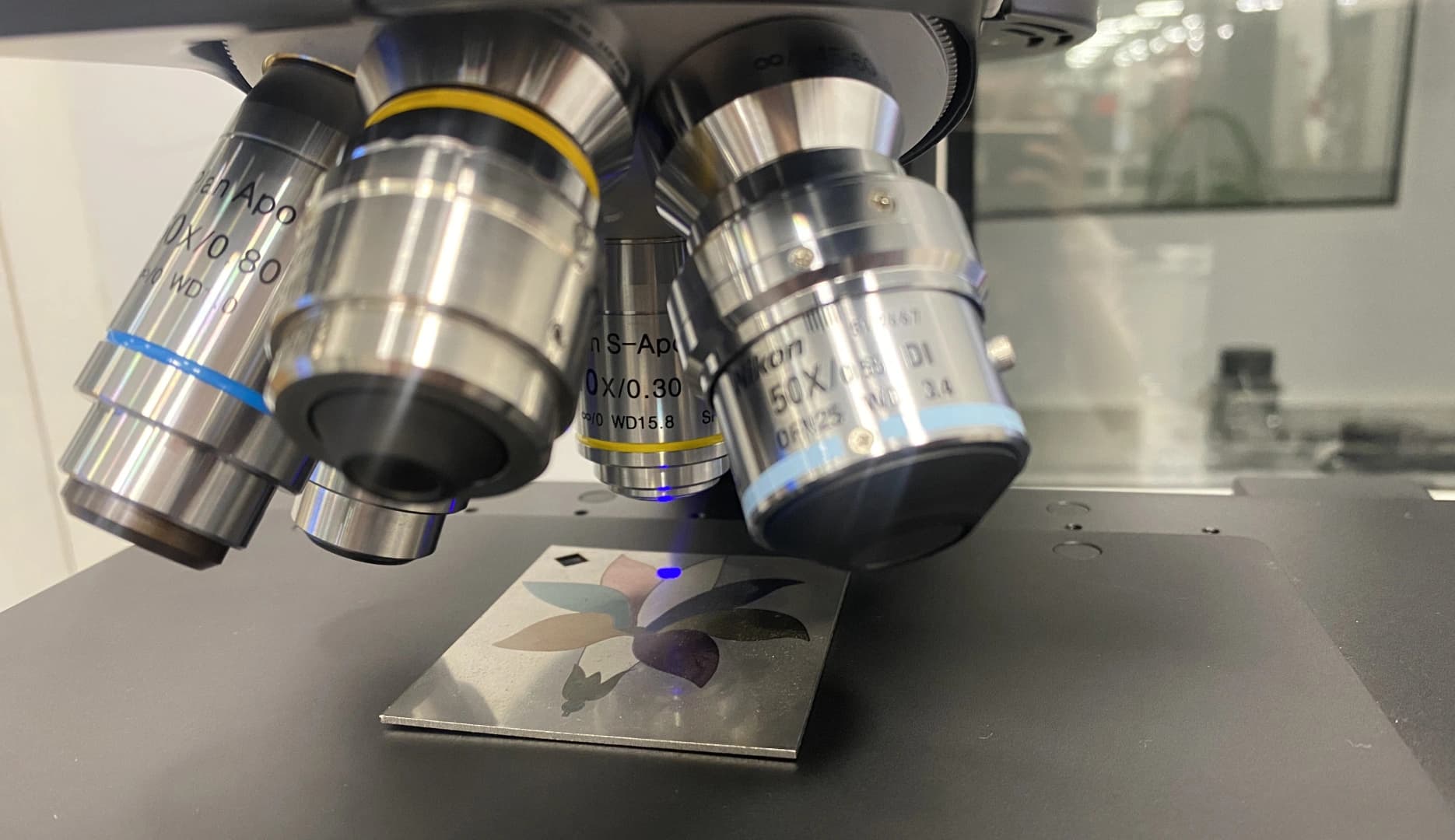

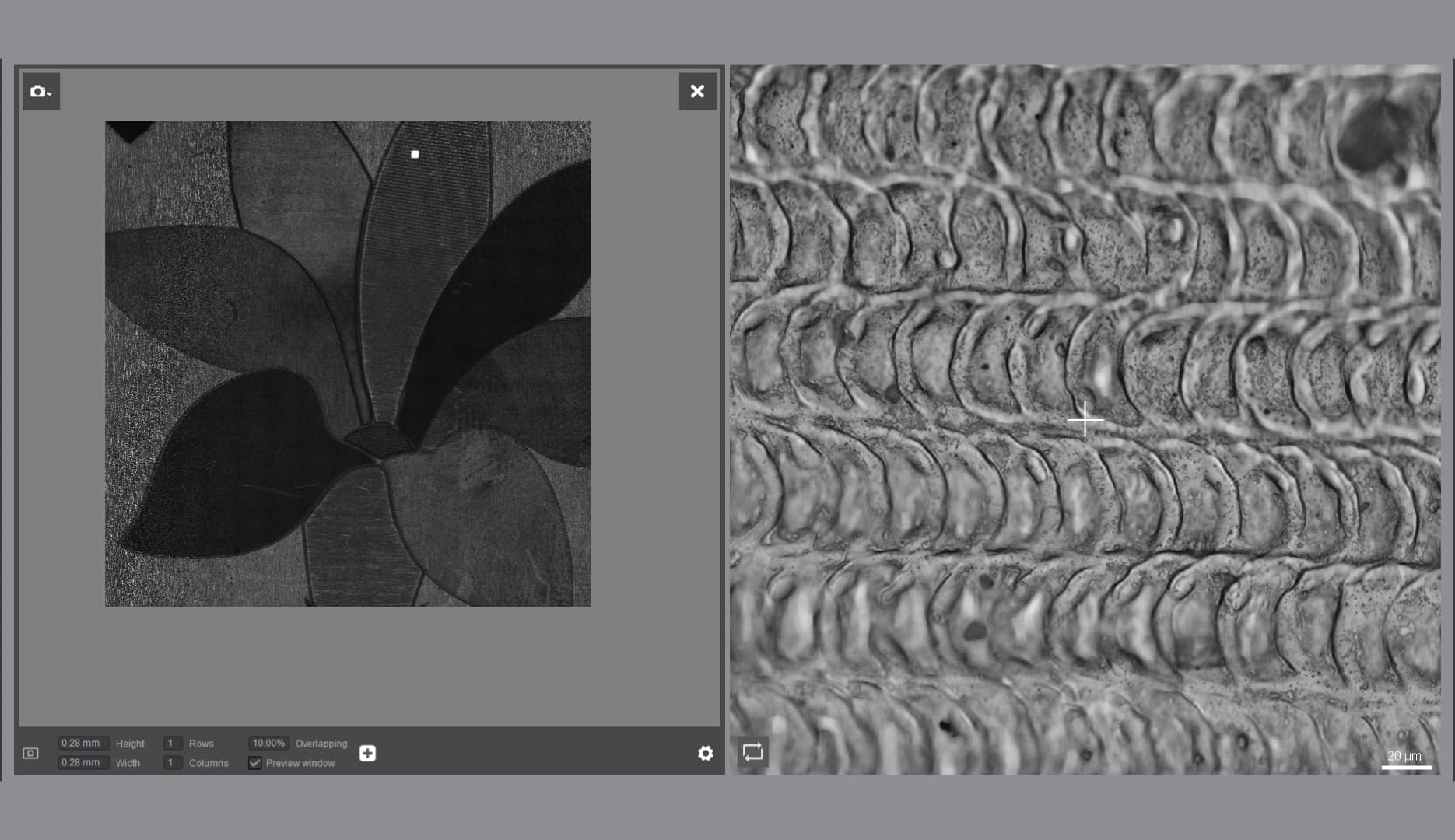

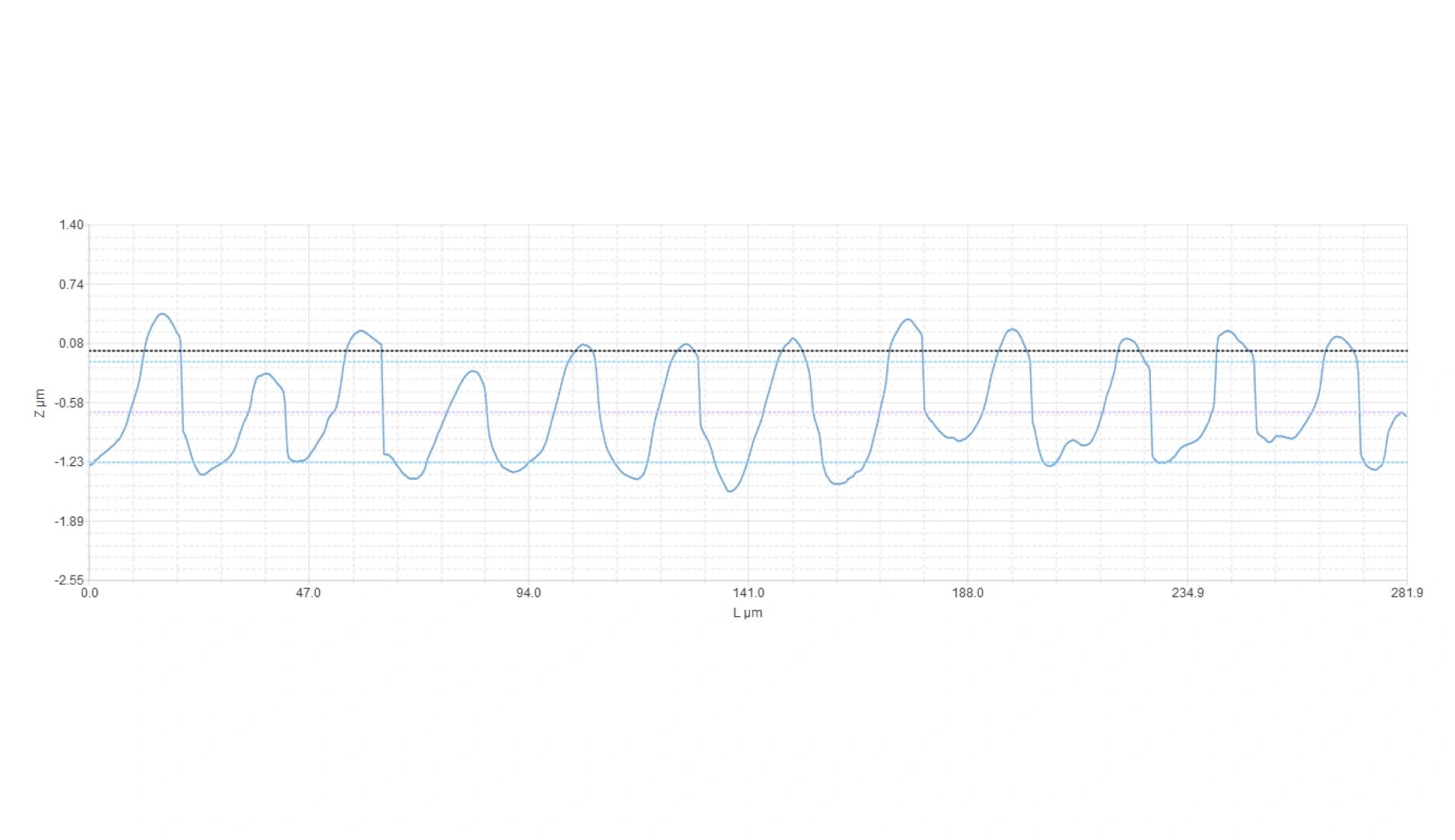

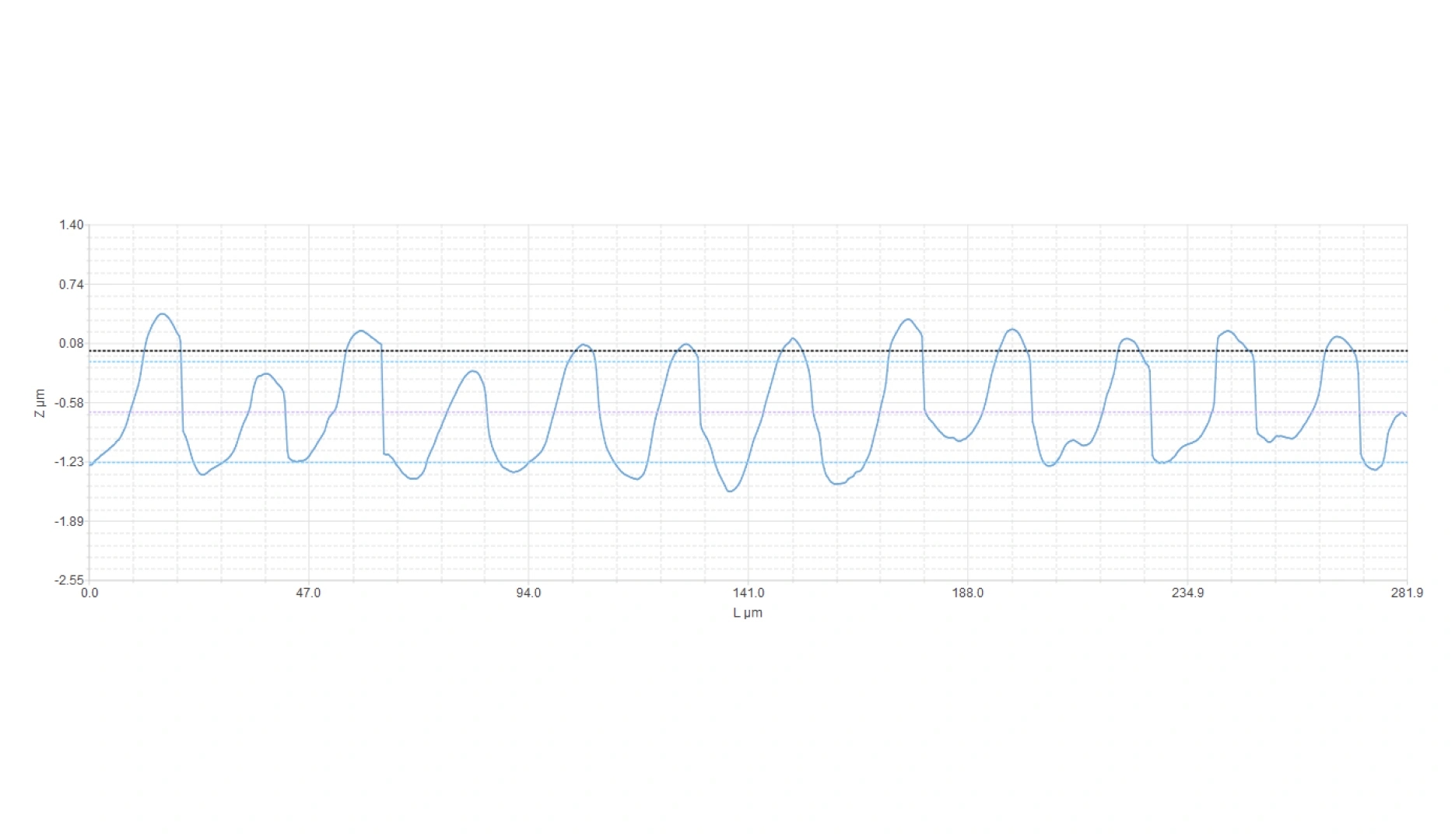

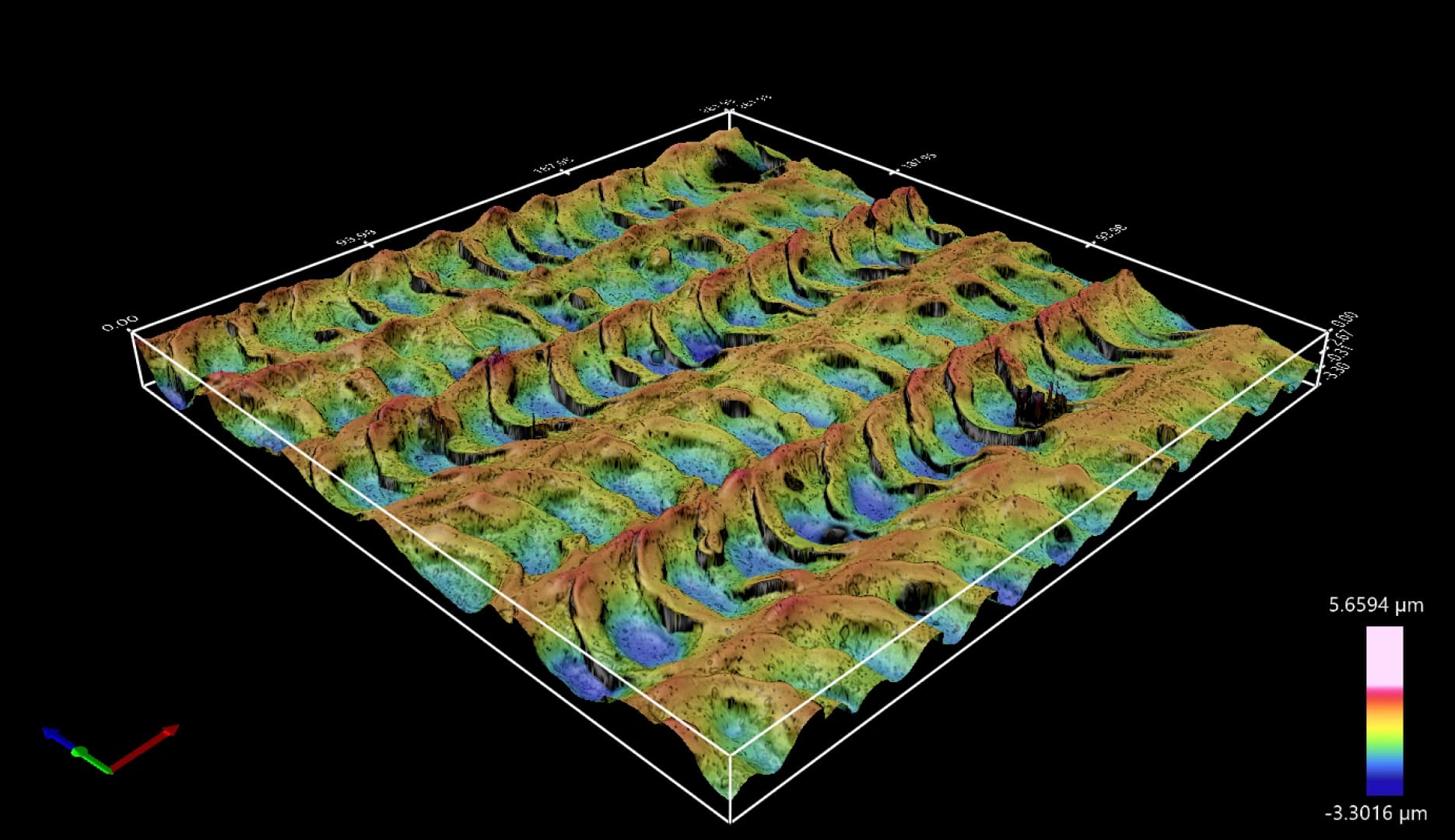

И анализ поверхности на оптическом профилометре Sensofar S lynx

Волоконный лазерный источник

Датчик высоты

Сменный объектив

Вытяжное устройство

Поворотное устройство

Кабинетная защита Portal

Педаль

Козырек оператора

Ювелирная промышленность

Сувенирная продукция

Промышленное производство

Рекламные материалы

Стоматология

Скачать PDF

Исполнение	Портальное перемещение сканаторной головы; открытое исполнение (без кабинетной защиты)
Источник излучения	ЛАССАРД, VPG LaserOne, JPT, Raycus
Длина волны излучения, нм	1070
Ресурс работы лазера, ч	100000
Тип охлаждения	Воздушное
Мощность источника, Вт	20; 30; 50; 60; 80; 100
Поле обработки, мм	1300×1300; 957×893
Управление	Через ПК с диагональю монитора 27 дюймов (ОС Windows, USB 3.0). Дополнительная активация запуска маркировки с помощью педали оператора
Программное обеспечение, В	Русскоязычный графический интерфейс. Быстрое создание текстовых надписей (TrueType все шрифты Windows, SHX, JSF). Импорт векторных и растровых изображений (JPG, PNG, GIF, TGA, BMP, TIF, AI, DXF, DST, PLT, SVG). Быстрое создание несложных графических изображений в виде базовых фигур без импорта файлов. Возможность группировки объектов, задания общих свойств обработки для группы объектов и для каждого объекта в отдельности. Режим «раскрутки» луча. Цифробуквенная серийная маркировка (автоматическая смена номера и партии изделия по заданному алгоритму).
Настройка сканатора	Динамическая заливка замкнутых контуров: штриховка под любым заданных углов с регулируемой плотностью линий, оконтуривание растровых изображений. Визуализация планируемой зоны обработки красным пилотным лазером. Создание и пополнение библиотеки режимов маркировки и настроек динамики сканирующей системы.
Обрабатываемые материалы	Сталь, алюминий, латунь, титан, окрашенные (анодированные) поверхности, тантал, молибден, вольфрам, пластмасса, пластик, полупроводники, полимеры, керамика, силикатные материалы, плёнки, бетон, камень, резина
Режим работы	Импульсный
Питание	220 В / 50 Гц / 16 А
