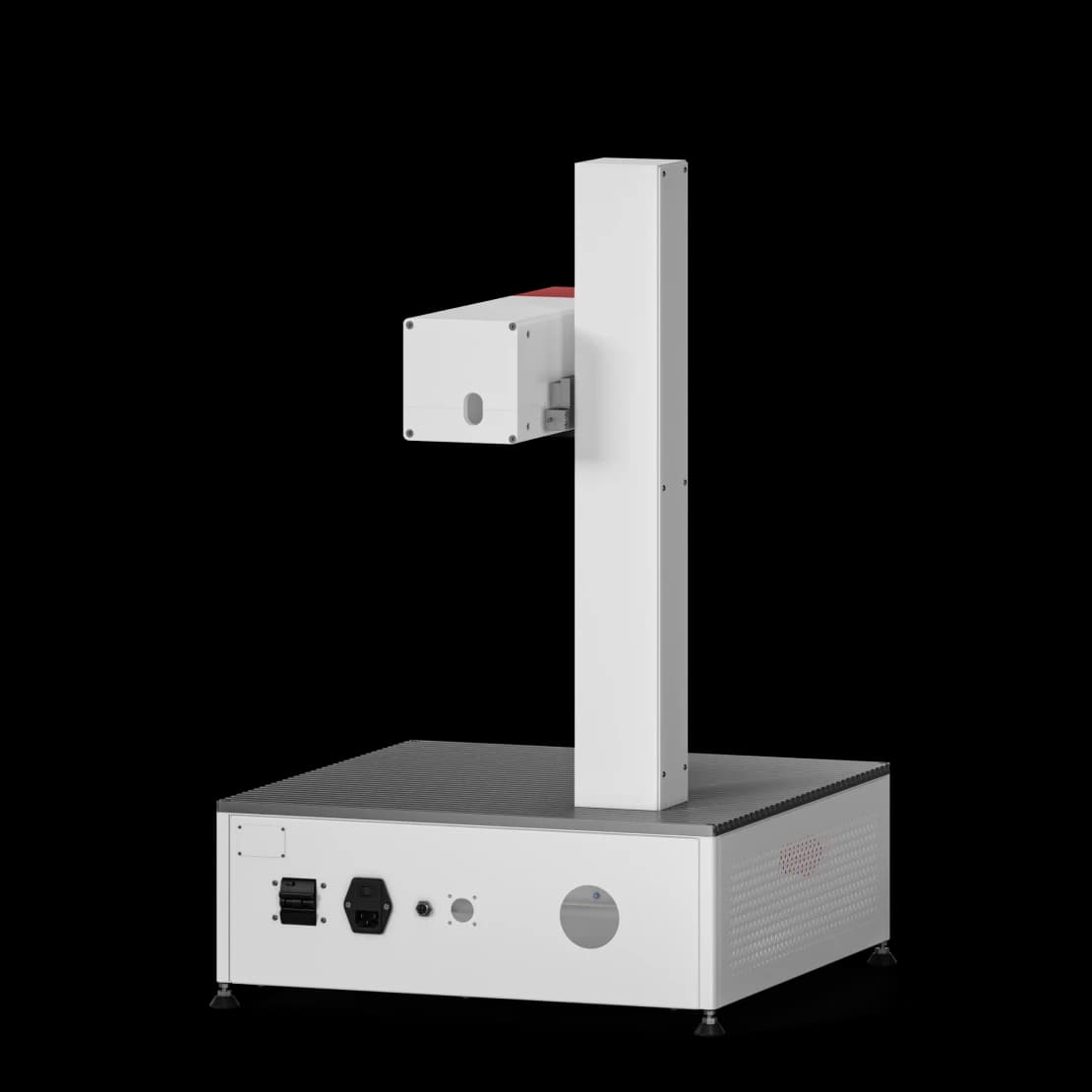

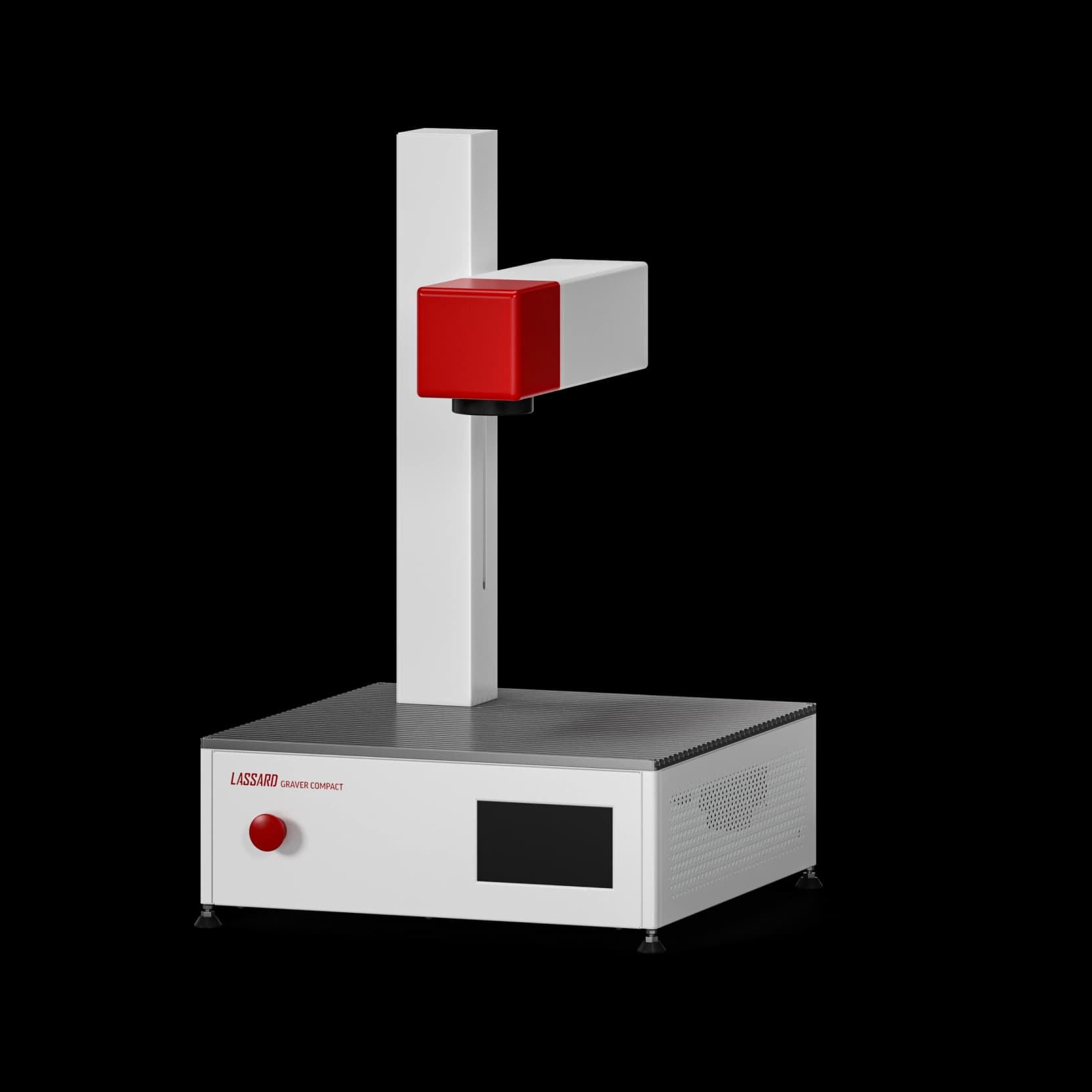

Блок электроники и система безопасности

Внутри корпуса лазерного гравера располагается лазерный источник, драйвер для двигателя оси Z, программируемые контроллеры для управления гравером, а также реле, система безопасности: кнопка аварийного отключения, гальваническая развязка для контроллеров, компоненты для подавления высокочастотных электромагнитных помех и шумов в однофазных электрических сетях переменного тока, компоненты для объединения нулевых проводников, воздушная система охлаждения.

Объектив плоского поля (F-Theta)

Объектив плоского поля, или объектив F-Theta — это склейка линз, обеспечивающая фокусирование лазерного луча в плоскости заготовки по всему полю обработки. В зависимости от размера заготовки, а также задачи, технолог рекомендует подходящие объективы. Доступны 10 вариантов, которые отличаются фокусным расстоянием (F), размером рабочего поля (мм × мм) и диаметром пятна фокусировки (ø мкм): F100 50х50 ø30; F100 70х70 ø30; F163 110×110 ø50; F210 150х150 ø65; F254 175×175 ø65; F290 200х200 ø90; F380 250х250 ø115; F390 220×220 ø115; F430 300×300 ø135; F650 400x400 ø200. Чем меньше диаметр пятна фокусировки, тем больше плотность мощности и, соответственно, эффективнее лазерная обработка.

Сканаторная голова

Сканаторная голова служит для развертки лазерного луча по двум осям X и Y. Сканатор работает на базе двух гальванодвигателей с установленными на валы двигателей зеркалами. Скорость сканирования достигает 7 000, 10 000, 18 000 мм/сек на расстоянии 163 мм (при использовании объектива 110 × 110 мм) в зависимости от модели сканатора. Гальванодвигатели высокочувствительны, что позволяет работать на сигналах малых токов, и обеспечивают прецизионное сканирование.

Шарико-винтовая передача и точность фокусировки

Шарико-винтовая передача обеспечивает точное автоматизированное перемещение сканаторной головы при смене объектива или толщины заготовки.

При обработке вне фокусной плоскости диаметр пятна воздействия существенно увеличивается и плотности мощности недостаточно для абляции материала — происходит только небольшой нагрев заготовки. Поэтому результат маркировки зависит от того, насколько точно оператор гравера настроился на фокус. При использовании программного обеспечения ЛАССАРД оператор получит идеальный результат.
