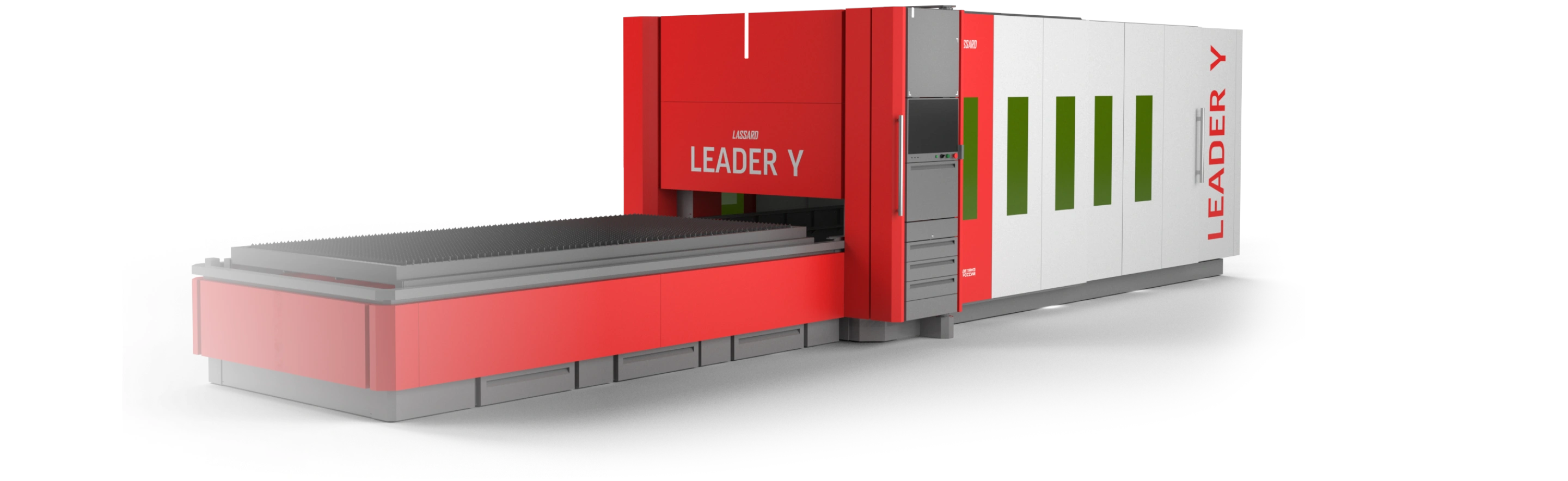

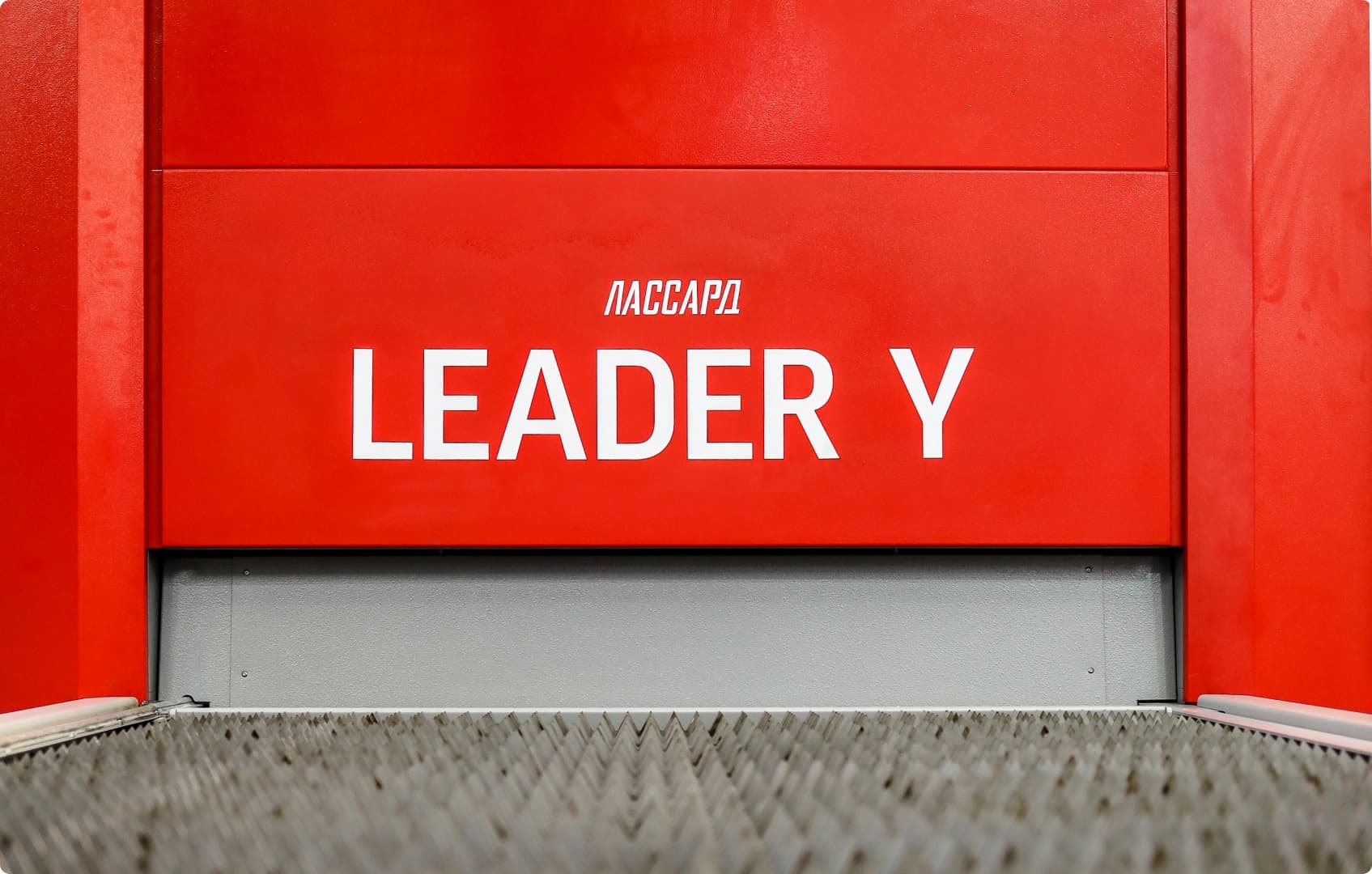

ЛИДЕР У

Скоростной лазерный комплекс для резки листовых материалов на магнитных двигателях

Сильная идея прошлого. Технология настоящего. Уверенный шаг в будущее.



Новый промышленный комплекс LEADER Y — это не просто очередная модель на рынке лазерной резки. Это результат эволюции легендарного инженерного решения, которое более десяти лет доказывало свою эффективность на российских предприятиях под именем «Навигатор». Сегодня, взяв лучшие конструкторские наработки АО «ВНИТЭП» и пройдя полную рекалибровку под современные стандарты, этот станок обретает новую жизнь. Мы сохранили его «душу» — запатентованную композитную Y-балку и уникальную систему перемещения на линейных синхронных двигателях, но вывели точность и управляемость на принципиально иной уровень. Если «Навигатор» был сильным ответом западным аналогам, то LEADER Y — это уверенный взгляд в завтрашний день производства.








Повышенная надежность

Ключевые компоненты привода (магнитная дорога) расположены на станине вне зоны досягаемости выбросов, что защищает их от загрязнения и повреждений.

Высокая виброустойчивость

Конструкция «Крыло» превосходит портальную по устойчивости к вибрациям, включая воздействие от внешнего оборудования.

Модульность

Существует возможность установки второй независимой Y-балки с режущей головой и лазером для двойного увеличения производительности.

Композитная Y-балка

значительно легче, чем у функциональных аналогов и разгоняется до более высоких скоростей

Автоматическая смена паллет

для выгрузки и загрузки новых листов

Бетонная станина

высокая жесткость и виброустойчивость станка обеспечивают хорошее качество и точность обработки во всем диапазоне динамических параметров

Кабинетная система с раздвижными дверьми

защищает оператора от инфракрасного излучения, шума и продуктов горения

Магнитные двигатели

отличная управляемость на самых высоких скоростях

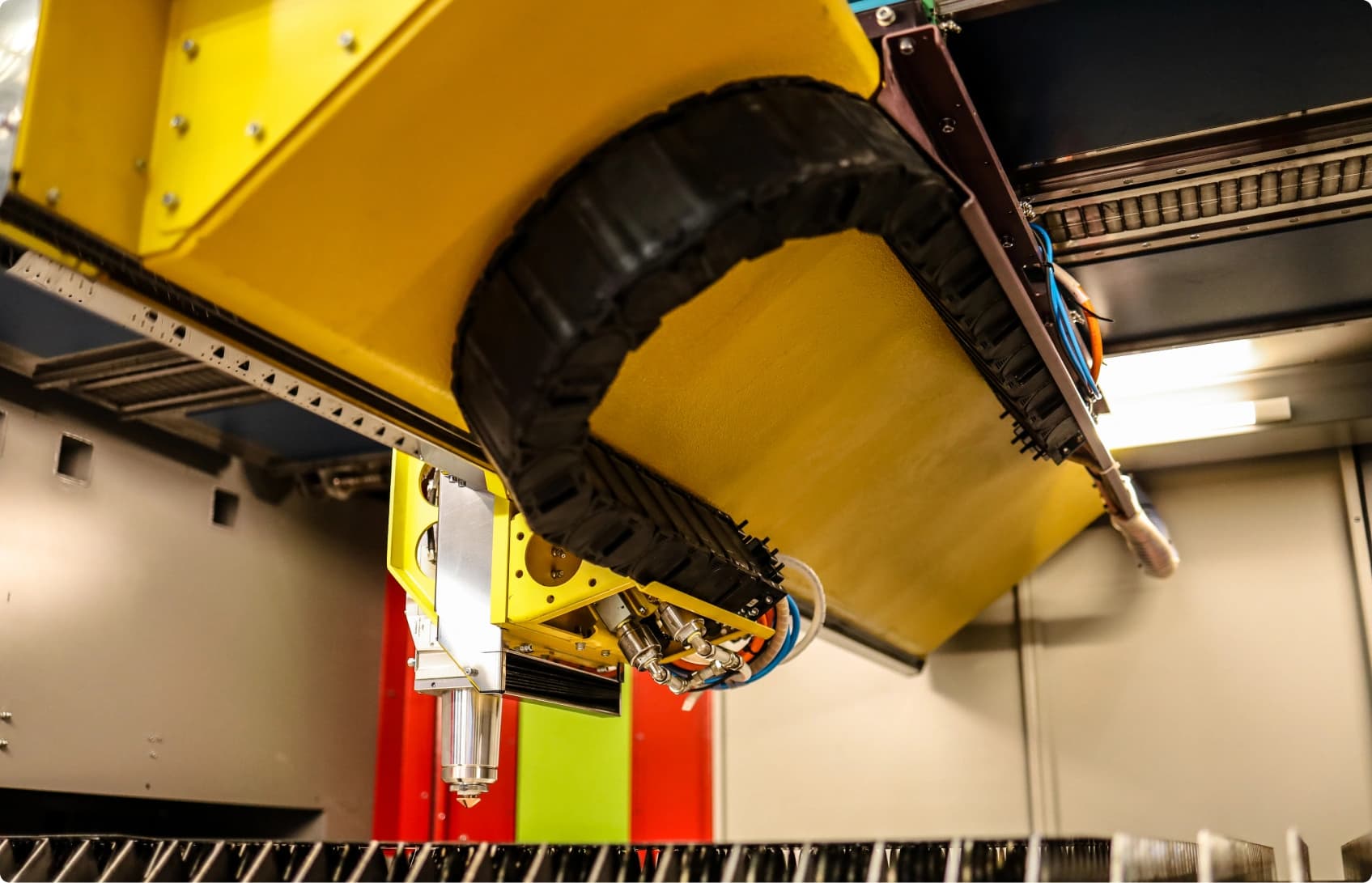

Система «Крыло»

Прогрессивная система привода по оси X



Вместо традиционной портальной схемы использована подвесная Y-балка, приводимая линейным двигателем.

Это исключает проблемы синхронизации двух приводов и повышает точность.







60 кВт Максимальная мощность лазера, скорость раскроя — 220 м/мин

Для перемещения режущей головы по каждой оси координат используется только один линейный двигатель, в результате достигается отличная управляемость на самых высоких скоростях

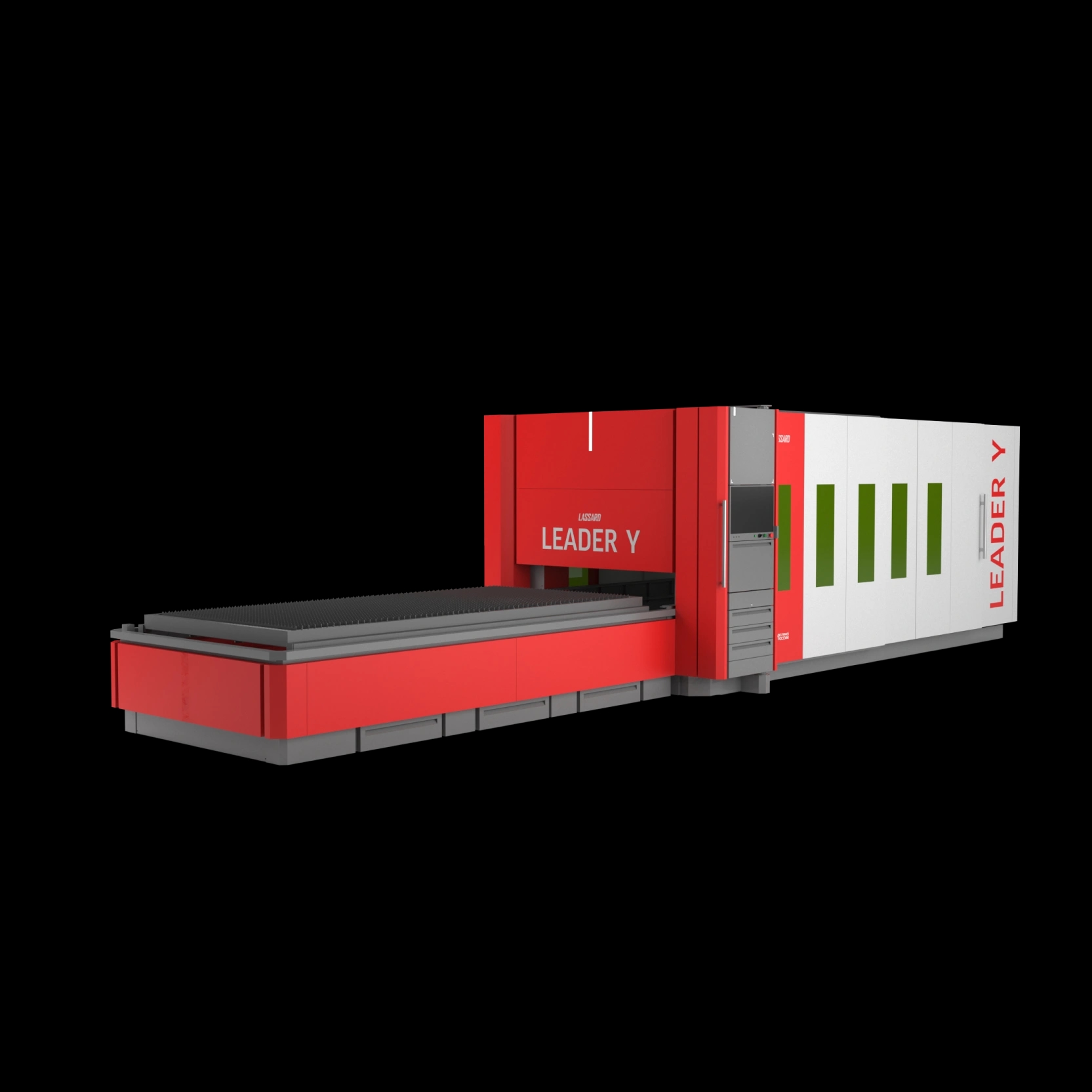

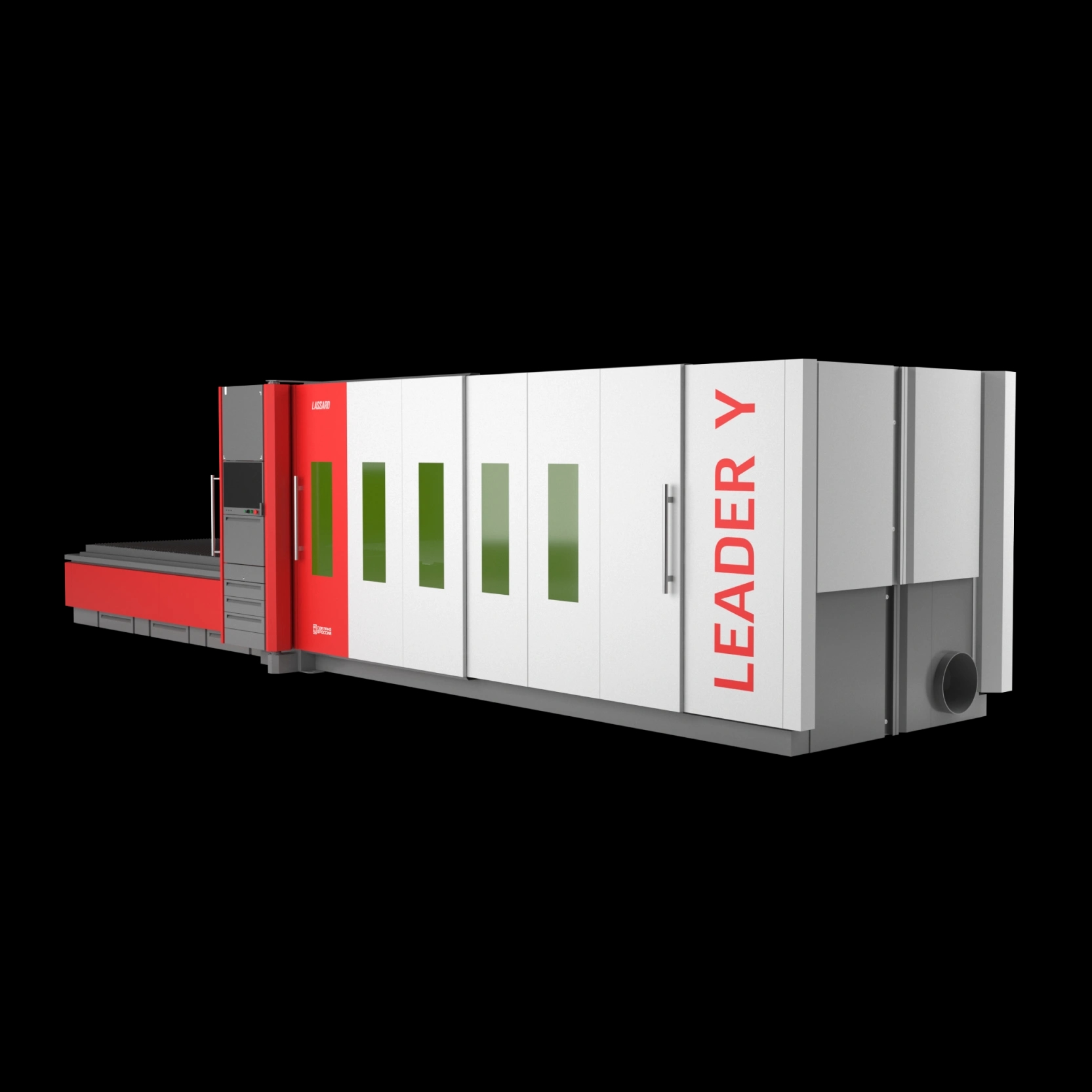

leader y

О-образная станина

формирует замкнутый силовой контур вокруг рабочей зоны станка

В основе ЛИДЕР У используется жёсткая О-образная станина, которая формирует замкнутый силовой контур вокруг рабочей зоны станка.



Такая конструкция равномерно распределяет нагрузки, снижает влияние вибраций и помогает сохранять стабильную геометрию станка даже при высокой динамике работы.




Интерактивная модель станка

Вращайте модель, открывайте защитные двери и рассматривайте каждый узел в отдельности

Компрессор
Компрессор
ФВУ
ФВУ
Источник излученияИттербиевый волоконный лазер (VPG LaserOne / Raycus / ЛАССАРД)
Мощность источника, Вт2000–60000
Поле обработки, мм1500×3000; 2000×6000
Минимальная ширина реза, мкмОт 100 до 200
Точность позиционирования, мм±0.05
Точность повторного позиционирования, мм0.02
Перемещение по осям X, YЛинейные магнитные двигатели
Перемещение по оси ZМагнитные двигатели / Шарико-винтовая передача
Синхронная скорость холостых перемещений по осям XYZ, м/миндо 300
Ускорение по осям XYZ, gдо 5
