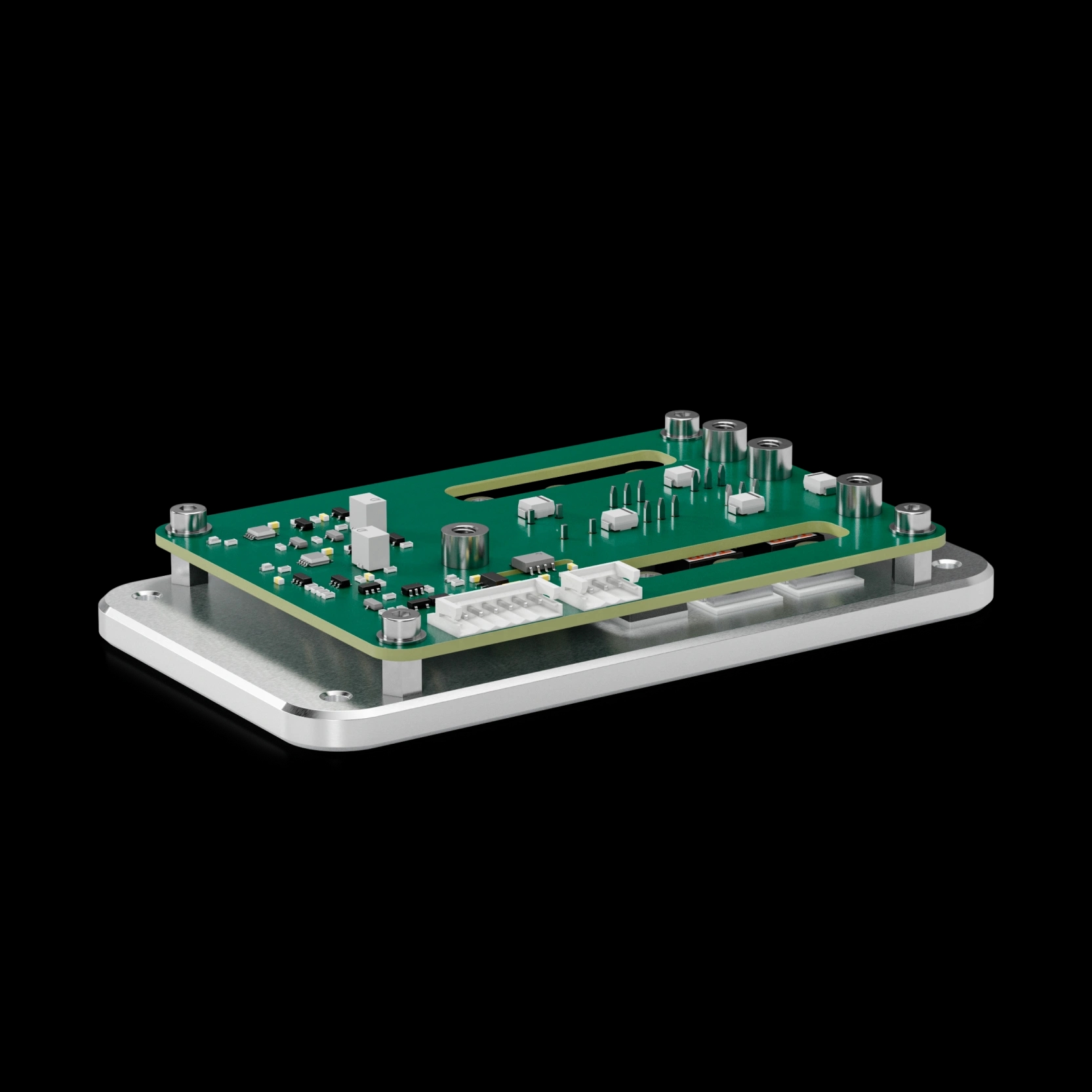

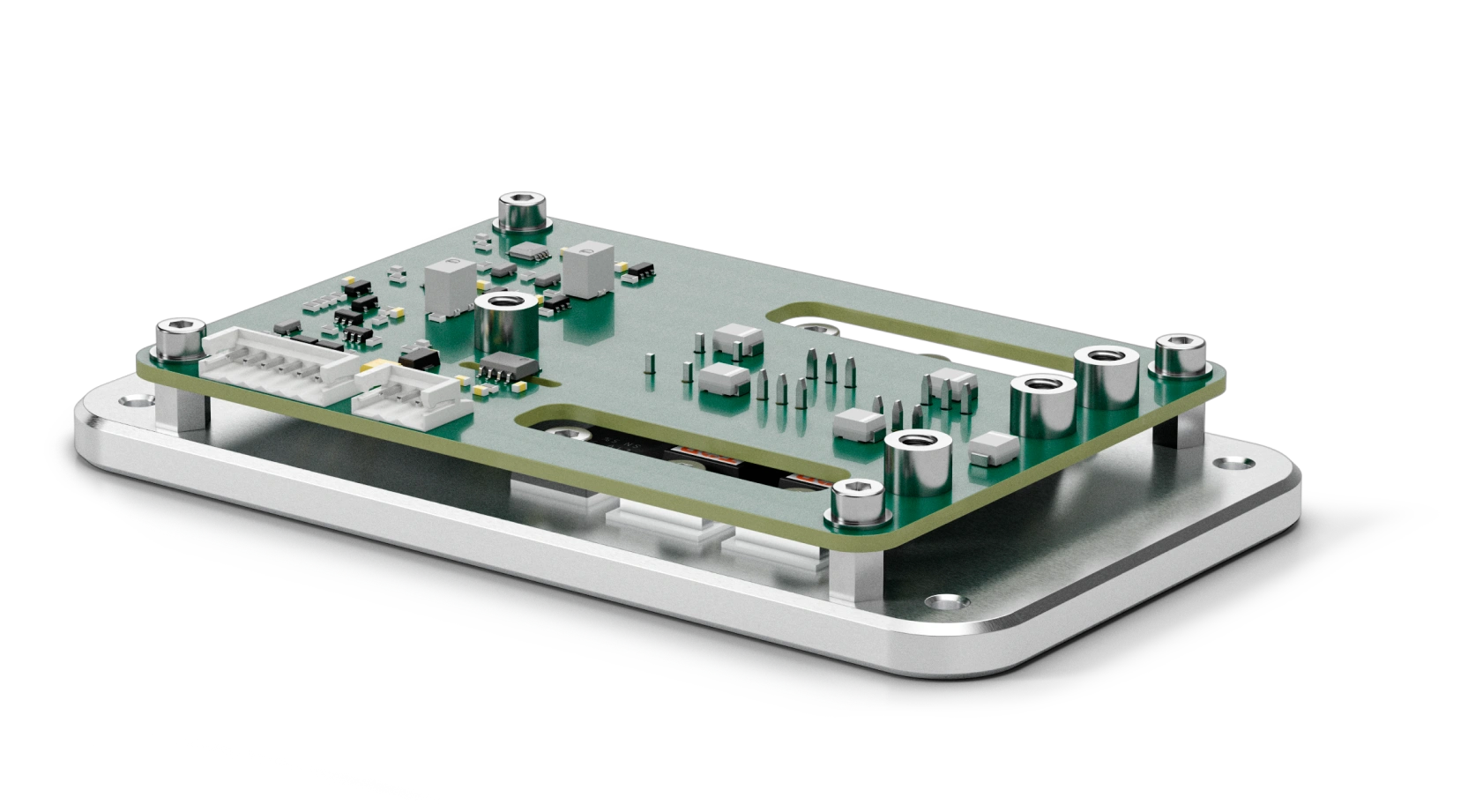

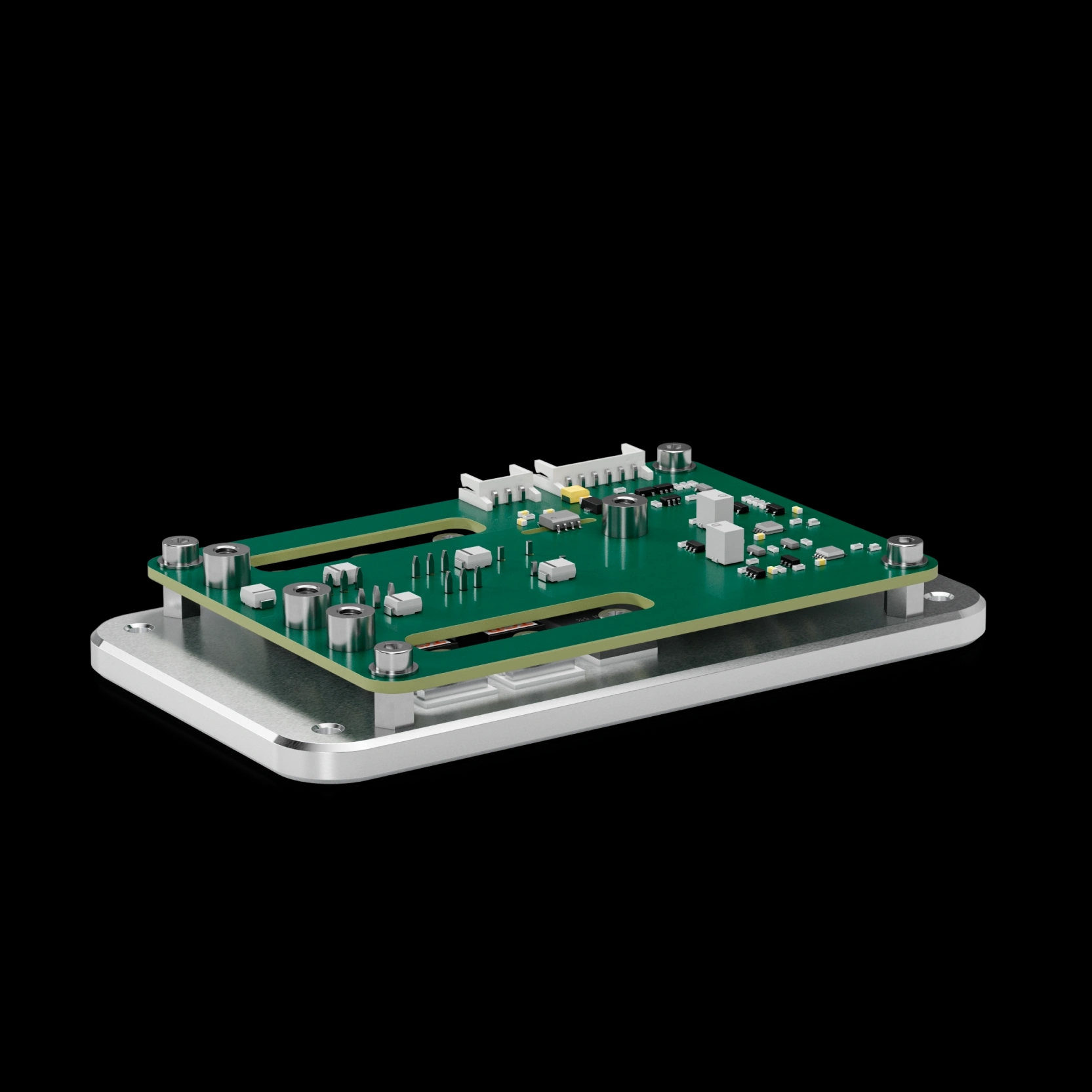

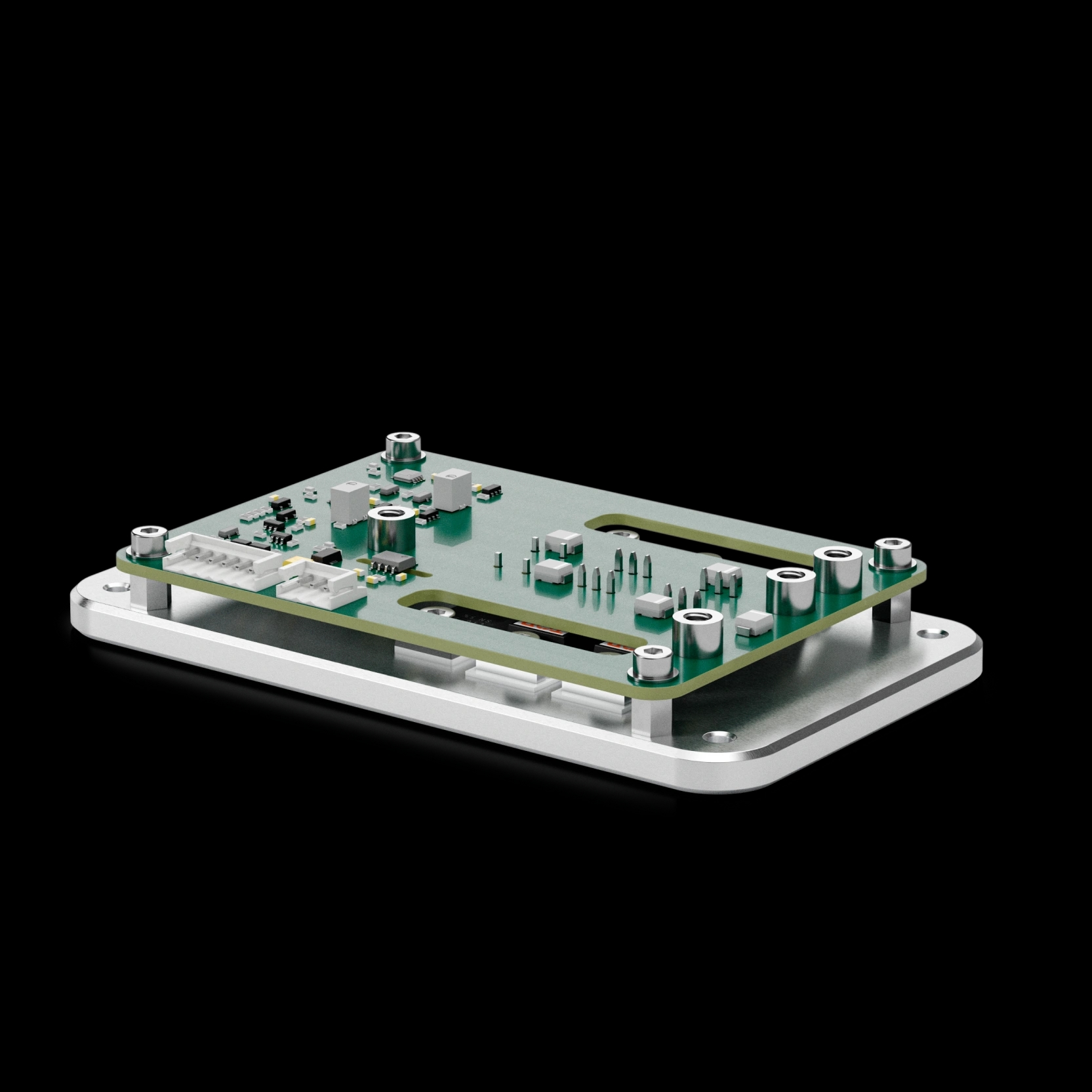

LS-LLD-50-150
Линейный драйвер лазерных диодов
Выходной ток | до 50 А |
---|---|
Выходное напряжение | до 150 В |
Частота модуляции | до 5 кГц |
Линейный драйвер лазерных диодов — это источник постоянного тока, стабилизирующий ток через лазерные диоды.
Для питания лазерных диодов требуется источник питания постоянного тока, учитывающий напряжение лазерных диодов и падение напряжения на драйвере. Для питания платы драйвера требуется источник постоянного напряжения 12 В.
Управление драйвером осуществляется по аналоговому интерфейсу, который включает:
- запуск драйвера,
- установку тока и модуляции,
- статус защиты по току.
Значение тока регулируется с помощью потенциометра. Датчик тока с гальванической развязкой питается от источника постоянного напряжения 3.3 В.
Драйвер имеет защиту по току и защиту от обратного тока. Защита по току обеспечивает работу лазерных диодов в допустимой для них области токов. Пороговый ток регулируется с помощью потенциометра. Обратный диод защищает лазерные диоды от возникновения обратного тока.
Драйвер рассеивает до 82 Вт тепловой мощности. Радиатор драйвера должен быть установлен на теплоотводящую поверхность через термопасту для обеспечения правильной работы.

Габаритные размеры и масса:
Драйвер имеет габаритные размеры 124×70×19.1 мм и массу 200 г.
Основные характеристики:
- Выходной ток до 50 А
- Выходное напряжение до 150 В
- Плавный пуск
- Частота модуляции до 5 кГц
- Регулируемый масштаб установки тока
- Регулируемый порог защиты по току
- Защитный обратный диод
- Аналоговый интерфейс управления
- Встроенный радиатор

Линейный драйвер лазерных диодов — это источник постоянного тока, стабилизирующий ток через лазерные диоды.
Для питания лазерных диодов требуется источник питания постоянного тока, учитывающий напряжение лазерных диодов и падение напряжения на драйвере. Для питания платы драйвера требуется источник постоянного напряжения 12 В.
Управление драйвером осуществляется по аналоговому интерфейсу, который включает:
- запуск драйвера,
- установку тока и модуляции,
- статус защиты по току.
Значение тока регулируется с помощью потенциометра. Датчик тока с гальванической развязкой питается от источника постоянного напряжения 3.3 В.
Драйвер имеет защиту по току и защиту от обратного тока. Защита по току обеспечивает работу лазерных диодов в допустимой для них области токов. Пороговый ток регулируется с помощью потенциометра. Обратный диод защищает лазерные диоды от возникновения обратного тока.
Драйвер рассеивает до 82 Вт тепловой мощности. Радиатор драйвера должен быть установлен на теплоотводящую поверхность через термопасту для обеспечения правильной работы.

Габаритные размеры и масса:
Драйвер имеет габаритные размеры 124×70×19.1 мм и массу 200 г.
Основные характеристики:
- Выходной ток до 50 А
- Выходное напряжение до 150 В
- Плавный пуск
- Частота модуляции до 5 кГц
- Регулируемый масштаб установки тока
- Регулируемый порог защиты по току
- Защитный обратный диод
- Аналоговый интерфейс управления
- Встроенный радиатор
