WELDER MINI
紧凑型激光焊接机
激光 | 光纤激光器 1500 瓦 |
|---|---|
类型 | 手动 |
冷却 | 水 |
基于 WELDER MINI 光纤激光器的紧凑型激光焊接机专为金属产品的激光焊接而设计，
可制作不同类型的接缝（对接缝、角接缝、T 形接缝和环形接缝），以及使用送丝机对安装不正确的产品进行焊接。
- 紧凑的设计适合在难以到达的地方工作
- 该机器以多种模式进行焊接：连续和调制
- 适用于厚度为0.5至5毫米的工件，厚度值由操作者在前面板上设定
- 具有 0.5 至 5 毫米 的摆动激光束振荡模式，以及切割和接缝清洁模式
- 功耗 - 不超过 4.5 千瓦

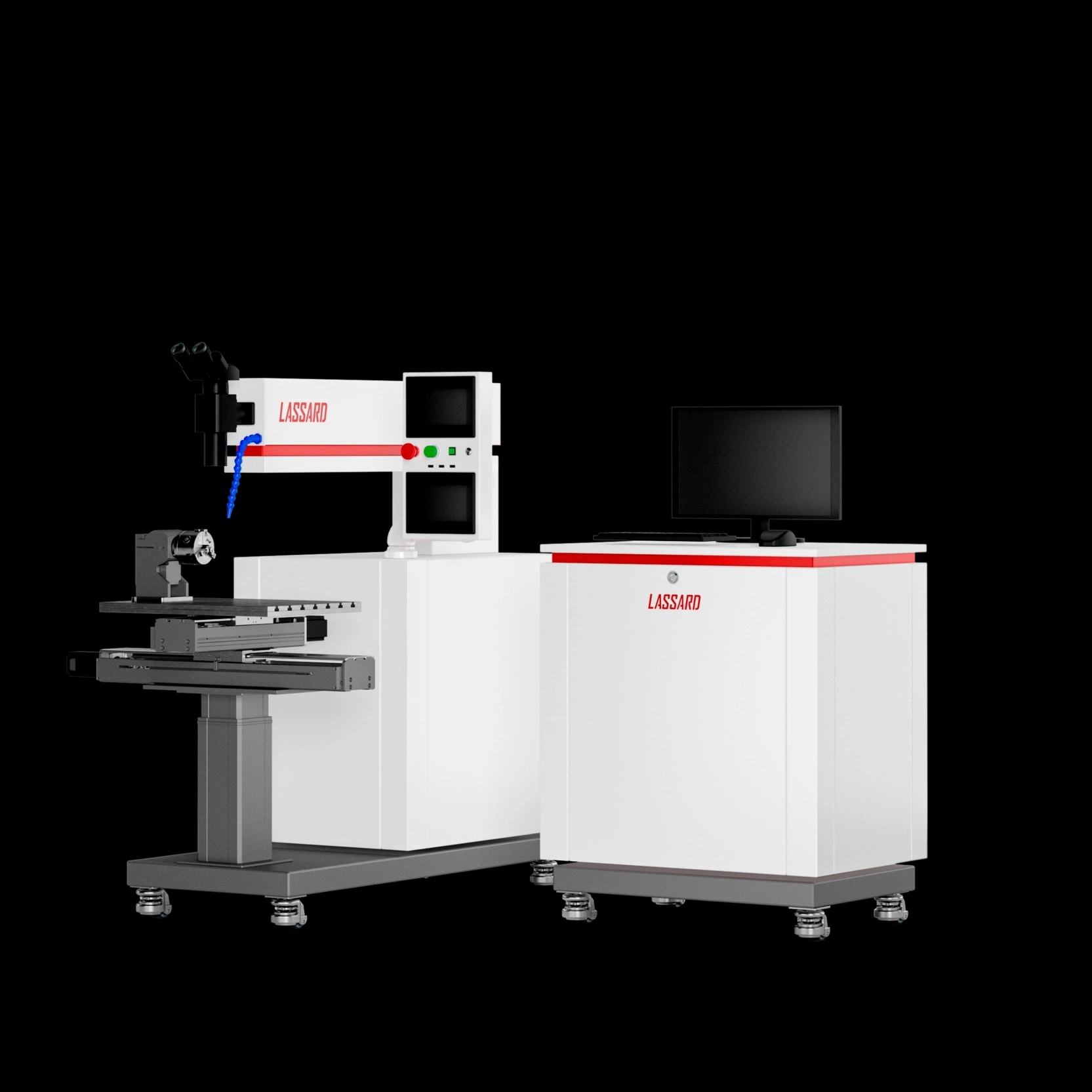

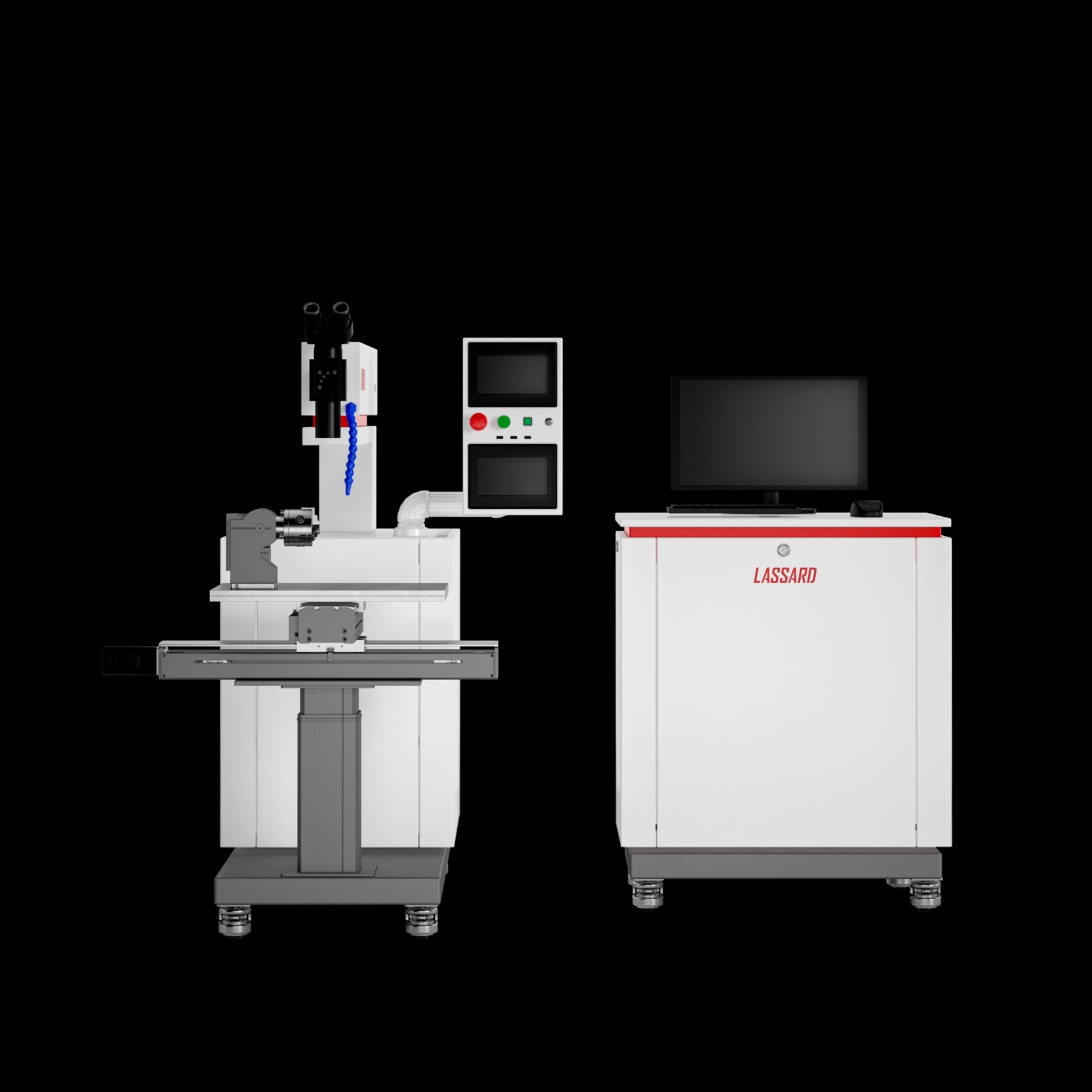

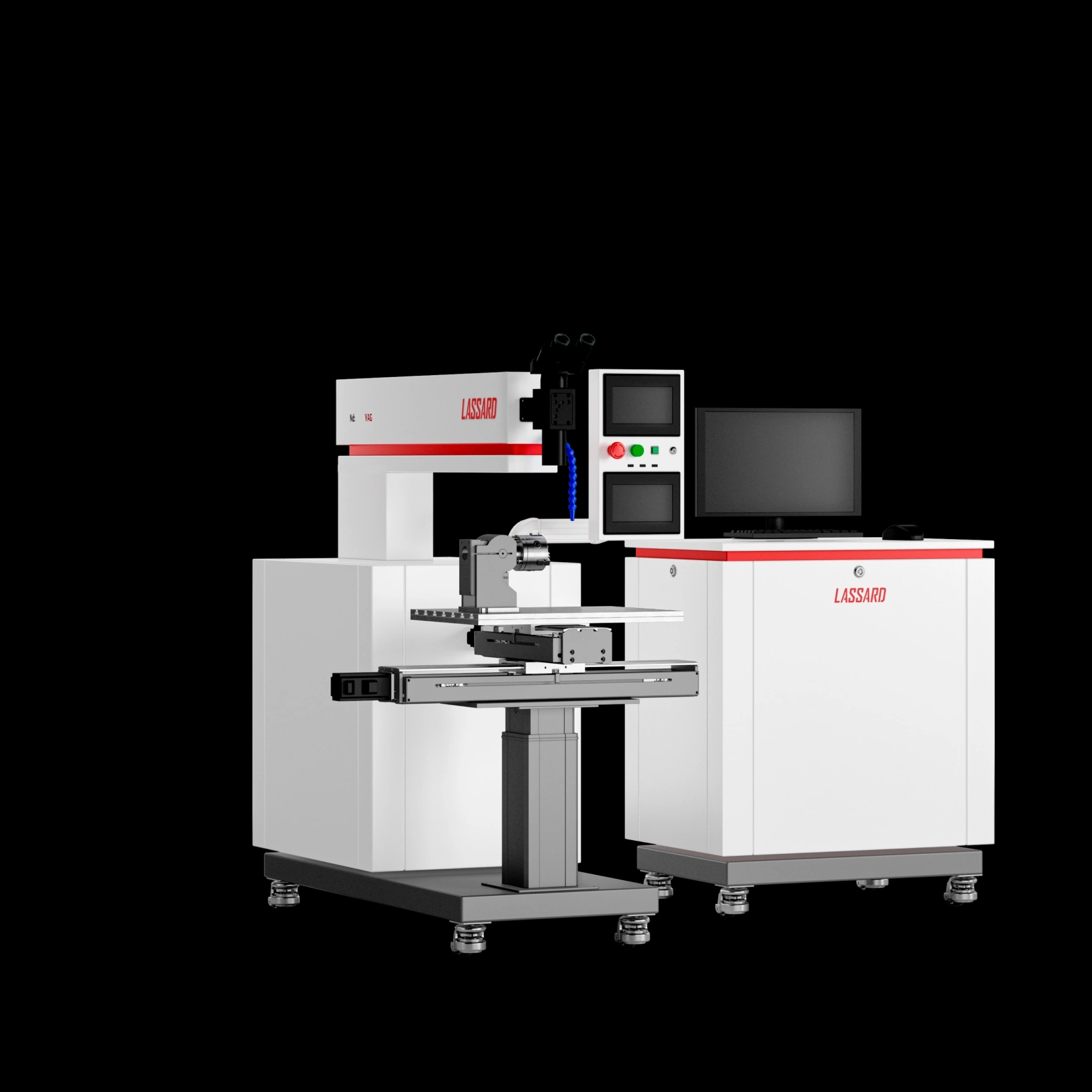

Аппарат лазерной сварки WELDER TT —
это система для точечной и шовной лазерной сварки на основе импульсного твердотельного Nd:YAG-лазера.
Импульсная сварка незаменима для задач микроэлектроники, требующих повышенной точности. Ограниченное во времени воздействие позволяет минимизировать зону термического влияния, работать с разнородными материалами и миниатюрными деталями.
Импульсная накачка лазерного источника происходит за счет подачи кратковременного разряда на лампы, излучение которых накачивает активный элемент. Длительность импульсов составляет 0.2–20 мс, а частота повторения — до 200 Гц.
Для точечной сварки используется один импульс, для шовной сварки используется многоимпульсный режим с перекрытием. Лазерное излучение фокусируется в зону сварки с помощью телескопической системы. Она расширяет луч и регулирует расходимость за счет подвижки положительного компонента. Этим обеспечивается возможность изменения диаметра лазерного пятна в пределах от 0.25 до 2 мм, а следовательно — и плавная регулировка плотности мощности. Таким образом осуществляется точный контроль температуры, сводятся к минимуму тепловые деформации. Деликатные, тонкие и термочувствительные компоненты свариваются без повреждений.

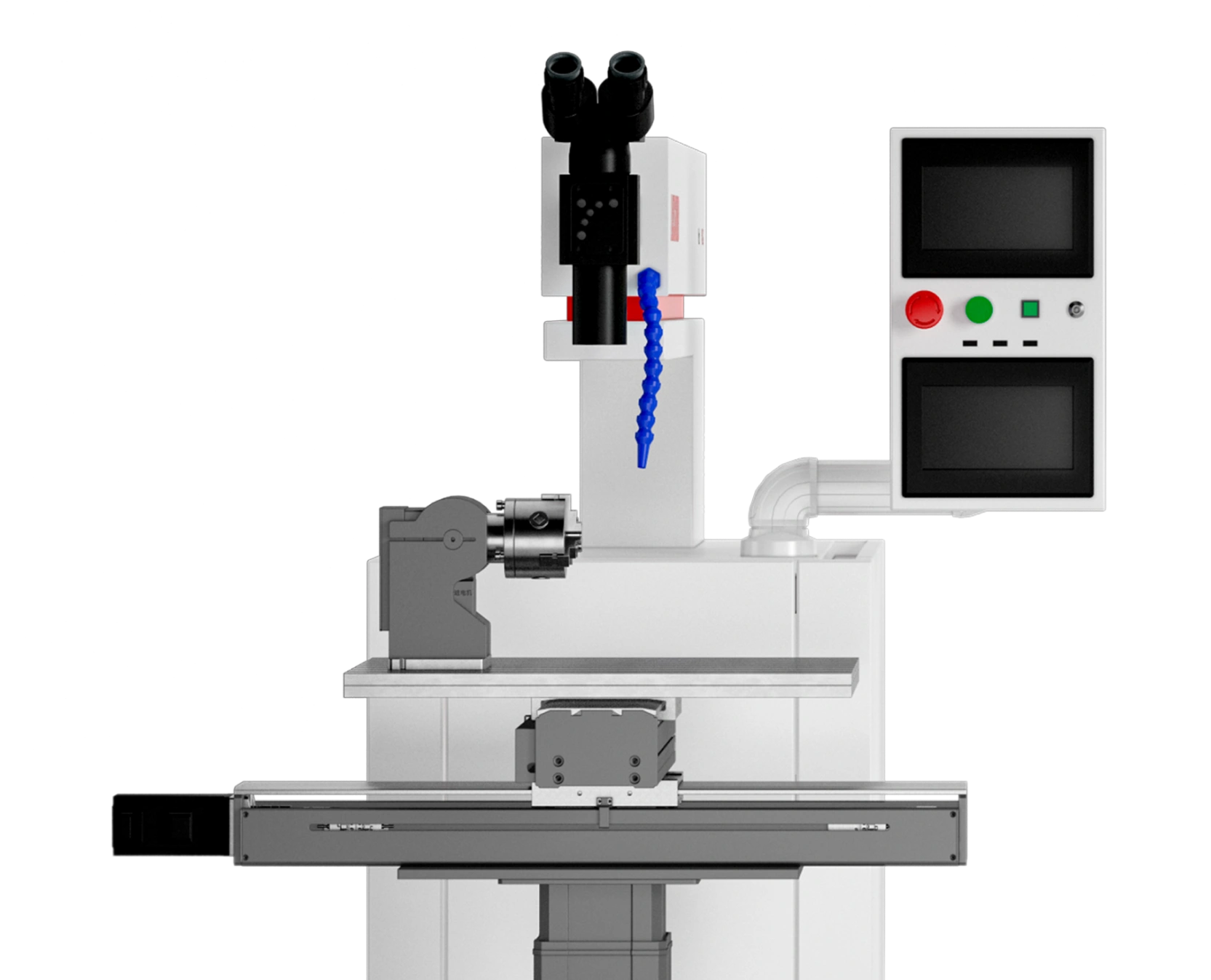

Перемещение образца по осям XYZ происходит в автоматизированном режиме движения координатного стола, по оси A — с помощью поворотного устройства. Программное обеспечение и коаксиальная камера для наблюдения сварного шва позволяют точно наводиться и создавать ровный и аккуратный сварной шов.
Сварка WELDER TT на основе Nd:YAG-лазера обладает неоспоримыми преимуществами как перед классическими технологиями сварки, так и перед лазерной сваркой на волоконном и CO2-лазерах.
WELDER TT сваривает высоколегированную сталь, инструментальную сталь, медные сплавы, бериллиевые сплавы, алюминиевые сплавы, титановые сплавы, термопласты. Возможна сварка комбинаций: медь–никель, никель–титан, медь–титан, титан–молибден, медь–латунь, медь–низкоуглеродистая сталь.
Импульсная лазерная сварка на основе твердотельного лазера широко используется для сварки датчиков, компонентов электроники, аккумуляторов, точной механики, корпусов приборов, в том числе медицинских, часов и ювелирных изделий, а также в любом мелкосерийном производстве, где важна высокая точность и чистота соединения.
Основные преимущества
Универсальность — идеально подходит для сварки тел вращения и листовых заготовок
Автоматизация — координатный стол с системой перемещения на основе шаговых двигателей обеспечивает позиционирование с точностью ±50 мкм.
Чистота шва — встроенная пневмосистема подает технологический газ в зону сварки, предотвращая окисление и повышая качество соединения.
Надежность — система охлаждения с замкнутым контуром гарантирует стабильность работы даже при интенсивной эксплуатации.
Рабочий стол: профиль с Т-образными пазами с закладными деталями для установки приспособлений для фиксации обрабатываемых изделий.
6 параметров регулировки лазера - длительность импульса, частота следования импульсов, форма импульса, коррекция нарастания и спада импульсов, размер пятна
