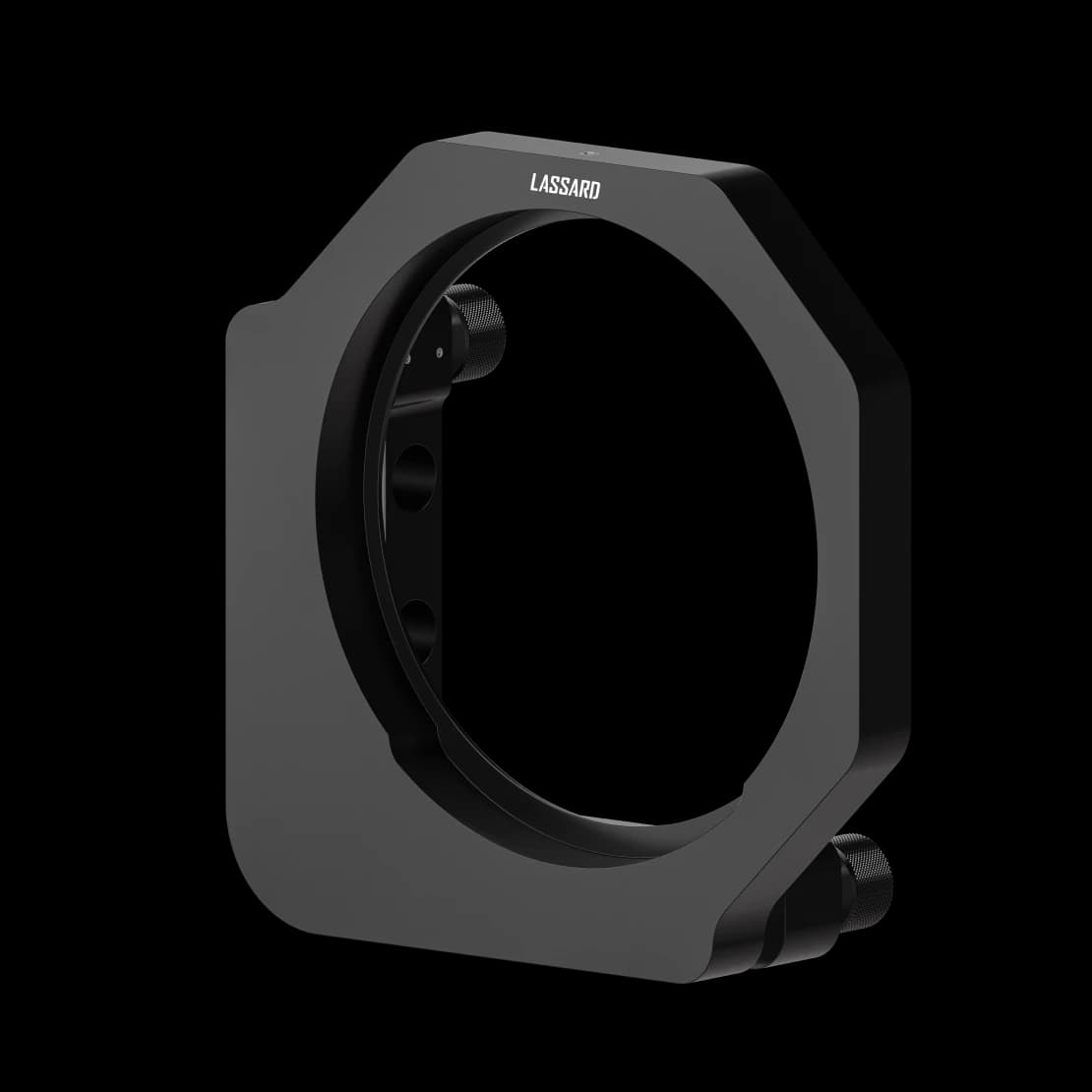

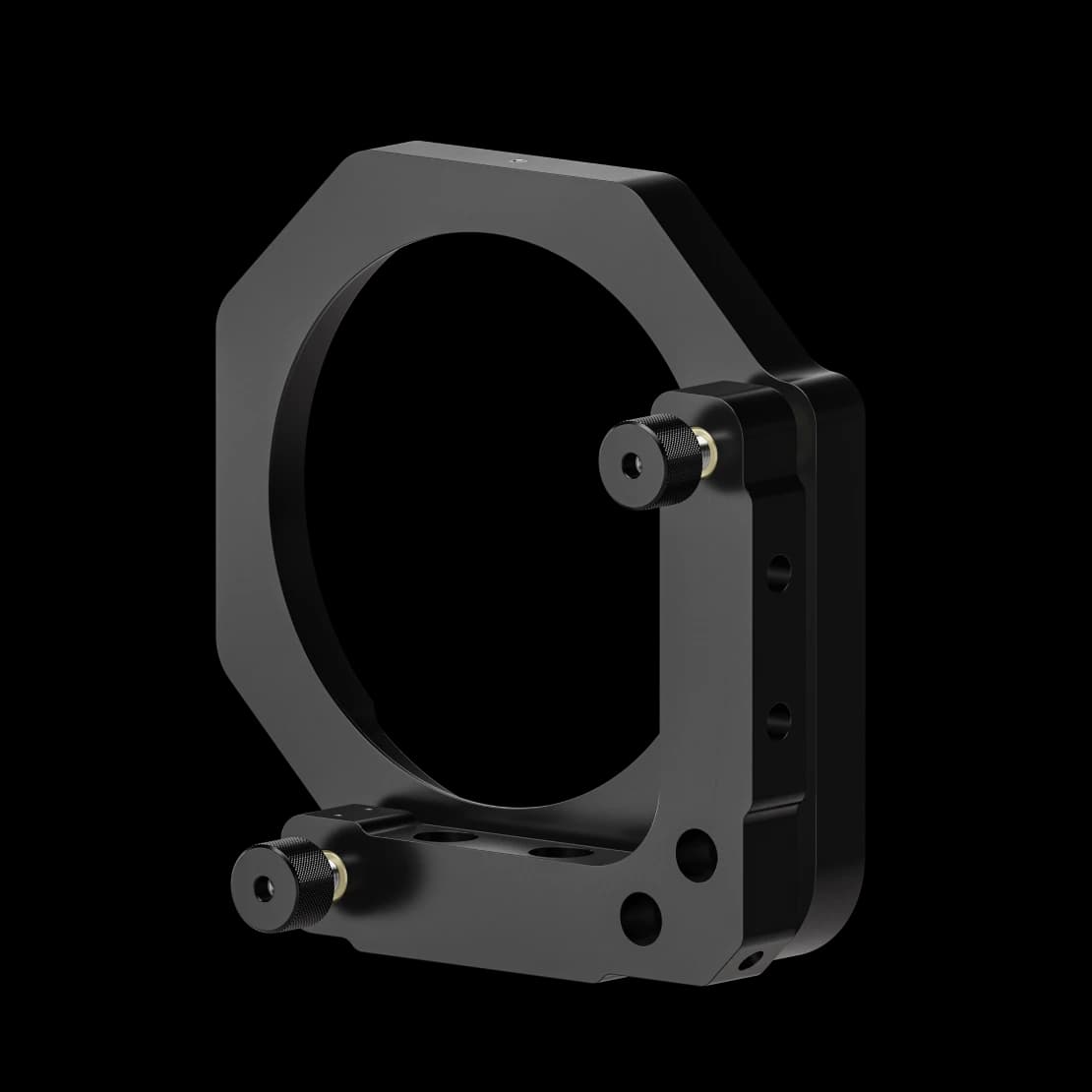

32KM-4F

Кинематический держатель идеально подходит для надежного закрепления и точной регулировки положения зеркал, делителей пучка и других оптических компонентов наружным диаметром 4" (101.6 мм).

Оптический компонент устанавливается в оправе держателя на две жесткие опоры и надежно фиксируется установочным винтом с пластиковым наконечником. Может устанавливаться на плоскость, на различные кронштейны и держатели с помощью отверстий М6. Положение оправы регулируется двумя прецизионными винтами.

Держатель допускает установку с разворотом на 45°. Такой вариант установки используют, когда при регулировке угла поворота оптического элемента в горизонтальной плоскости требуется стабилизировать точку пересечения оптической оси с отражающей поверхностью.

Дополнительная жесткость оправы осуществляется с помощью плоской стальной пружины.
